BQ24232RGTT Купить - TI Чип управления батареи

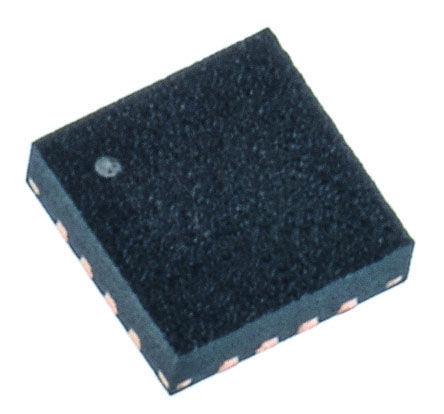

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24232RGTT

Battery Charge Management USB Friendly 0.5A Li+ Charger w/ Dynamic Power Management, 10.5V OVP Battery Charger Li-Ion 500mA 4.4V 16Pin VQFN EP T/R

Наличие: 260 шт.

Адрес доставки: Москва

Цена: ₽ 120.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21634057

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24232RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24232RGTT
Производитель	TI
ЧипСити Номер продукта	CC21634057
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	VQFN-16
Входное Напряжение (DC)	10.2 V
Выходное Напряжение	4.4 V
Выходной Ток	0.5 A
Количество Каналов	1 Channel
Количество Стежков	16 Position
Выходное напряжение (Макс)	4.4 V
Выходной ток (Макс)	1500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.35V ~ 26V
Напряжение питания (Макс)	10.2 V
Входное напряжение	10.2 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24232RGTT описание продукта

The BQ24232RGTT is an USB-friendly lithium-ion battery charger and power-path management integrated Circuit targeted at space-limited portable applications. The device operates from either an USB port or ac adapter and support charge currents between 500mA. The high-input-voltage range with input overvoltage protection supports low-cost, unregulated adapters. The USB input current limit accuracy and start-up sequence allow the bq2423x to meet USB-IF inrush current specification. Additionally, the input dynamic power management VIN-DPM prevents the charger from crashing poorly designed or incorrectly configured USB sources. The IC features dynamic power-path management (DPPM) that powers the system while simultaneously and independently charging the battery. The DPPM circuit reduces the charge current when the input current limit causes the system output to fall to the DPPM threshold, thus supplying the system load at all times while monitoring the charge current separately.
Fully compliant USB charger
Integrated Dynamic Power Path Management (DPPM) function
Programmable termination current
Programmable pre-charge and fast-charge safety timers
Reverse current, short-circuit and thermal protection
NTC thermistor input
Proprietary start-up
sequence limits inrush current
Status indication-charging/done, power good
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
