BQ24105RHLR Купить - TI Чип управления батареи

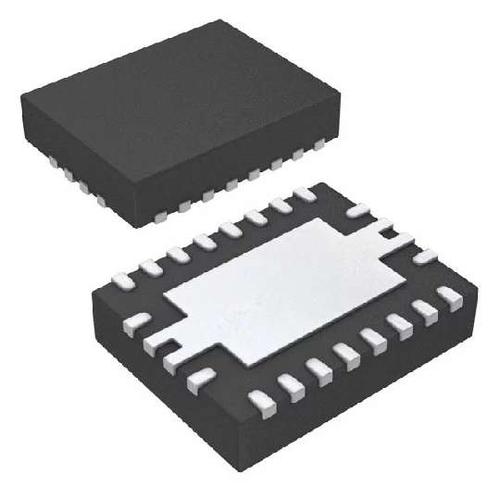

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24105RHLR

Battery Charge Management Standalone Synchronous Switch-Mode Li-Ion Charger w/2A FET in QFN-20, 1 to 3 Cells Switch Mode Charger Li-Ion/Li-Pol/NiMH/NiCD Packs 150mA to 2000mA 2.1V to 15.5V 20Pin VQFN EP T/R

Наличие: 366 шт.

Адрес доставки: Москва

Цена: ₽ 86.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2556639

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24105RHLR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24105RHLR
Производитель	TI
ЧипСити Номер продукта	CC2556639
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	16.0V (max)
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	2.1V ~ 15.5V
Количество Стежков	20 Position
Рассеяние Мощности	1810 mW
Частота Переключения	1.10 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1810 mW
Напряжение питания	4.3 V
Напряжение питания (Макс)	16 V
Входное напряжение	16 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BQ24105RHLR описание продукта

The BQ24105RHLR is a standalone synchronous switch-mode Li-ion Charger with 2A FET. It targeted at a wide range of portable applications. The bqSWITCHER™ series offers integrated synchronous PWM controller and power FETs, high-accuracy current and voltage regulation, charge preconditioning, charge status and charge termination. The system-controlled version provides additional inputs for full charge management under system control. The bqSWITCHER™ charges the battery in three phases: conditioning, constant current and constant voltage. Charge is terminated based on user- selectable minimum current level. A programmable charge timer provides a safety backup for charge termination. It automatically restarts the charge cycle if the battery voltage falls below an internal threshold and automatically enters sleep mode when VCC supply is removed.
High-accuracy voltage and current regulation
High-side battery current sensing
Battery temperature monitoring
Automatic sleep mode for low power consumption
Reverse leakage protection prevents battery drainage
Thermal shutdown and protection
Built-in battery detection
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
