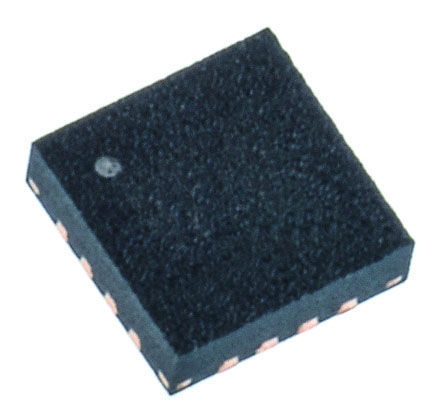

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24075RGTT

Battery Charge Management USB-Friendly Li-Ion Battery Charger and Power-Path Management IC, Vout 5.5V Battery Charger Li-Ion 1500mA 4.2V 16Pin VQFN EP T/R

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 338.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9088133

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24075RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24075RGTT
Производитель	TI
ЧипСити Номер продукта	CC9088133
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Входное Напряжение (DC)	6.40 V
Выходное Напряжение	4.2 V
Выходной Ток	1500 mA
Количество Стежков	16 Position
Рассеяние Мощности	2300 mW
Максимальное входное напряжение	26 V
Выходное напряжение (Макс)	5.6 V
Выходное напряжение (мин)	5.4 V
Выходной ток (Макс)	4.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2300 mW
Напряжение питания	4.35V ~ 26V
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	4.35 V
Входное напряжение	6.4 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24075RGTT описание продукта

The BQ24075RGTT is an integrated Li-ion Linear Charger and System Power Path Management Device targeted at space-limited portable applications. The device operates from either an USB port or an AC adapter and support charge currents up to 1.5A. The input voltage range with input overvoltage protection supports unregulated adapters. The USB input current limit accuracy and start up sequence allow the BQ2407X to meet USB-IF inrush current specifications. Additionally, the input dynamic power management (VIN-DPM) prevents the charger from crashing incorrectly configured USB sources. The BQ2407X features dynamic power path management (DPPM) that powers the system while simultaneously and independently charging the battery. The DPPM circuit reduces the charge current when the input current limit causes the system output to fall to the DPPM threshold; thus, supplying the system load at all times while monitoring the charge current separately.
Fully compliant USB charger
28V Input rating with over-voltage protection
Programmable pre-charge and fast-charge safety timers
Reverse current, short-circuit and thermal protection
NTC thermistor input
Proprietary start up sequence limits inrush current
Status indication - Charging/done, power good
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ24075RGTT Даташит PDF

49 страницы, 2903 КБ

11/19/2015
