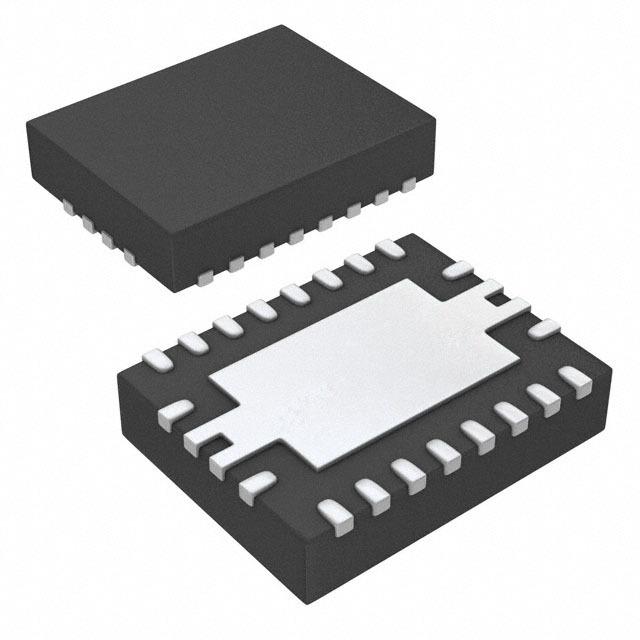

BQ24030RHLR

Battery Charge Management Dual Input Li-Ion Charger with Dynamic Power-Path Management, Output regulated to 6V, Vbat 4.2V Battery Charger Li-Ion/Li-Pol 20mA 6V 20Pin VQFN EP T/R

Наличие: 38,195 шт.

Адрес доставки: Москва

Цена: ₽ 324.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5472000

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 13.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24030RHLR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24030RHLR
Производитель	TI
ЧипСити Номер продукта	CC5472000
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Напряжение Питания (DC)	16.0V (max)
Входное Напряжение (DC)	16.0 V
Выходное Напряжение	6 V
Выходной Ток	20 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.3 V
Напряжение питания (Макс)	16 V
Входное напряжение	16 V
Длина	4.5 mm
Ширина	3.5 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24030RHLR описание продукта

Description
The bqTINY™ III-series of devices are highly integrated Li-ion linear chargers and system power-path management devices targeted at space-limited portable applications. The bqTINY III-series offer integrated USB-port and DC supply (AC adapter), power-path management with autonomous power source selection, power FETs and current sensors, high accuracy current and voltage regulation, charge status, and charge termination, in a single monolithic device.
Features
• Small 3.5-mm × 4.5-mm QFN Package
• Designed for Single-Cell Li-Ion- or Li-Polymer Based Portable Applications
• Integrated Dynamic Power-Path Management (DPPM) Feature Allowing the AC Adapter or the USB Port to Simultaneously Power the System and Charge the Battery
• Power Supplement Mode Allows Battery to Supplement the USB or AC Input Current
• Autonomous Power Source Selection (AC Adapter or USB)
• Integrated USB Charge Control With Selectable
100-mA and 500-mA Maximum Input Current Regulation Limits
• Dynamic Total Current Management for USB
• Supports Up to 2-A Total Current
• 3.3-V Integrated LDO Output
• Thermal Regulation for Charge Control
• Charge Status Outputs for LED or System Interface Indicates Charge and Fault Conditions
• Reverse Current, Short-Circuit, and Thermal Protection
• Power Good (AC Adapter and USB Port Present) Status Outputs
• Charge Voltage Options: 4.1 V, 4.2 V, or 4.36 V
Applications
• Smart Phones and PDAs
• MP3 Players
• Digital Cameras Handheld Devices
• Internet Appliances
