BQ24014DRCR Купить - TI Чип управления батареи

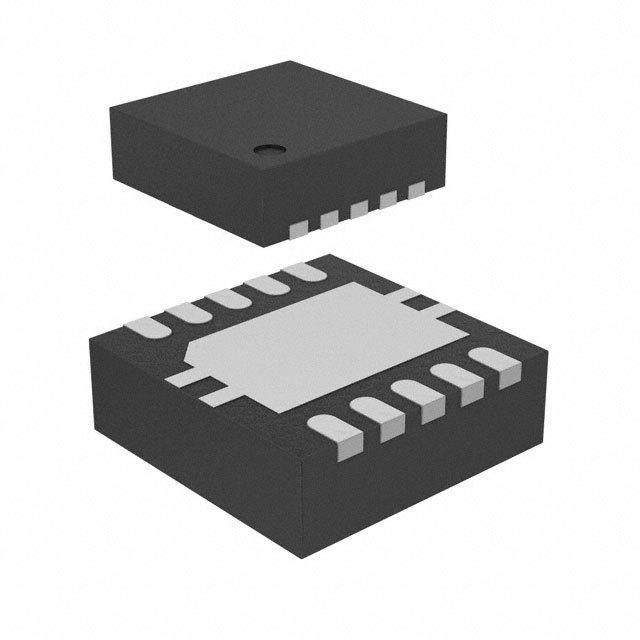

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24014DRCR

Battery Charge Management bqTINY(TM) Linear 1-cell Li-Ion Charger w/ 1A FET, Temp Sense & Charge Enable in QFN-10 Battery Charger Li-Ion/Li-Pol 1000mA 4.2V 10Pin VSON EP T/R

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 117.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6106296

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24014DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24014DRCR
Производитель	TI
ЧипСити Номер продукта	CC6106296
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	16.5V (max)
Входное Напряжение (DC)	16.5 V
Выходное Напряжение	4.2 V
Выходной Ток	1 A
Количество Стежков	10 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3 V
Напряжение питания (Макс)	16.5 V
Входное напряжение	16.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24014DRCR описание продукта

The BQ24014DRCR is a highly integrated Li-ion and Li-polymer Linear Charge Management Device targeted at space limited portable applications. The bqTINY™ series offer integrated powerFET and current sensor, reverse blocking protection, high accuracy current and voltage regulation, charge status and charge termination, in a small package. The bqTINY™ charges the battery in three phases: conditioning, constant current and constant voltage. Charge is terminated based on minimum current. An internal charge timer provides a backup safety feature for charge termination. It automatically restarts the charge if the battery voltage falls below an internal threshold. The bqTINY™ automatically enters sleep mode when VCC supply is removed. In addition to the standard features, different versions of the bqTINY™ offer a multitude of additional features.
Reverse leakage protection prevents battery drainage
Integrated current and voltage regulation
±0.5% Voltage regulation accuracy
Charge termination by minimum current and time
Pre-charge conditioning with safety timer
Battery insertion and removal detection
Works with regulated and unregulated supplies
Short-circuit protection
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ24014DRCR Даташит PDF

25 страницы, 579 КБ

просматривать

BQ24014DRCR Примечание по применению

24 страницы, 969 КБ

04/16/2017

просматривать

BQ24014DRCR Примечание по применению

24 страницы, 972 КБ

04/27/2016

просматривать

BQ24014DRCR Примечание по применению

24 страницы, 917 КБ

11/08/2014

просматривать

BQ24014DRCR Файл уведомления

9 страницы, 370 КБ

07/17/2013

просматривать
