BQ2057TTS Купить - TI Чип управления батареи

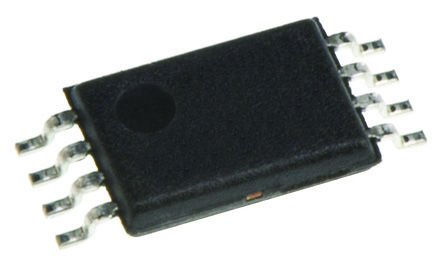

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ2057TTS

Battery Charge Management Low Dropout Linear 2-cell Li-Ion Charge Controller with AutoCompTM, 8.2V Linear Charge Management Li-Ion/Li-Pol 2000mA 8.2V 8Pin TSSOP Tube

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 2,469.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7608200

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ2057TTS характеристики

Атрибут	Значение атрибута
Номенклатура	BQ2057TTS
Производитель	TI
ЧипСити Номер продукта	CC7608200
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Напряжение Питания (DC)	15.0V (max)
Входное Напряжение (DC)	15.0 V
Выходное Напряжение	8.2 V
Выходной Ток	2 A
Количество Стежков	8 Position
Рассеяние Мощности	300 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	300 mW
Напряжение питания	4.5 V
Входное напряжение	15 V
Длина	3 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ2057TTS описание продукта

The BQ2057TTS is a low dropout linear 2-cell Li-ion Charge Controller with 8.2V AutoComp. It is designed for cost-sensitive and compact portable electronics. They combine high-accuracy current and voltage regulation, battery conditioning, temperature monitoring, charge termination, charge-status indication and AutoComp charge-rate compensation in a single 8-pin IC. The BQ2057 continuously measures battery temperature using an external thermistor. For safety, it inhibits charge until the battery temperature is within user-defined thresholds. It charges the battery in three phases: conditioning, constant current and constant voltage. If the battery voltage is below the low-voltage threshold, V(min), It pre-charges using a low current to condition the battery. The conditioning charge rate is approximately 10% of the regulation current. The conditioning current also minimizes heat dissipation in the external pass-element during the initial stage of the charge.
Requires small number of external components
Optional cell-temperature monitoring before and during charge
Charge status output for single or dual led or host processor interface
Automatic Battery-recharge feature
Charge termination by minimum current
Automatic low-power sleep mode when VCC is removed
EVMs available for quick evaluation
Green product and no Sb/Br
