BQ2057CDGK Купить - TI Чип управления батареи

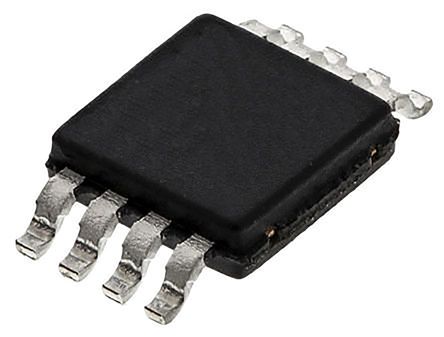

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ2057CDGK

Battery Charge Management Low Dropout Linear 1-cell Li-Ion Charge Controller with AutoCompTM, 4.2V Linear Charge Management Li-Ion/Li-Pol 2000mA 4.2V 8Pin VSSOP Tube

Наличие: 320 шт.

Адрес доставки: Москва

Цена: ₽ 279.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39543440

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ2057CDGK характеристики

Атрибут	Значение атрибута
Номенклатура	BQ2057CDGK
Производитель	TI
ЧипСити Номер продукта	CC39543440
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	15.0V (max)
Входное Напряжение (DC)	15.0 V
Выходное Напряжение	4.2 V
Выходной Ток	0.04 A
Рассеяние Мощности	300 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	300 mW
Напряжение питания	4.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	15 V
Длина	3 mm
Ширина	3 mm
Высота	0.97 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

BQ2057CDGK описание продукта

DESCRIPTION
The BENCHMARQ bq2057 series advanced Lithium-Ion (Li-Ion) and Lithium-Polymer (Li-Pol) linear charge-management ICs are designed for cost sensitive and compact portable electronics. They
combine high-accuracy current and voltage regulation, battery conditioning, temperature monitoring, charge termination, charge-status indication, and AutoComp charge-rate compensation in a single 8-pin IC. MSOP, TSSOP, and SOIC package options are offered to fit a wide range of end applications.
FEATURES
Ideal for Single (4.1 V or 4.2 V) and Dual-Cell (8.2 V or 8.4 V) Li-Ion or Li-Pol Packs
Requires Small Number of External Components
0.3 V Dropout Voltage for Minimizing Heat Dissipation
Better Than ±1% Voltage Regulation Accuracy With Preset Voltages
AutoCompDynamic Compensation of Battery Pack’s Internal Impedance to Reduce Charge Time
Optional Cell-Temperature Monitoring Before and During Charge
Integrated Voltage and Current Regulation With Programmable Charge-Current and High or Low-Side Current Sensing
Integrated Cell Conditioning for Reviving
Deeply Discharged Cells and Minimizing Heat
Dissipation During Initial Stage Of Charge
Charge Status Output for Single or Dual Led or Host Processor Interface
Automatic Battery-Recharge Feature
Charge Termination by Minimum Current
Automatic Low-Power Sleep Mode When VCC Is Removed
EVMs Available for Quick Evaluation
Packaging: 8-Pin SOIC, 8-Pin TSSOP, 8-Pin MSOP

Показывать

BQ2057CDGK Даташит PDF

33 страницы, 1364 КБ

03/10/2015

просматривать

BQ2057CDGK Даташит PDF

30 страницы, 672 КБ

03/21/2008

просматривать

BQ2057CDGK Даташит PDF

30 страницы, 1068 КБ

просматривать

BQ2057CDGK Даташит PDF

31 страницы, 1093 КБ

11/27/2013

просматривать

BQ2057CDGK Даташит PDF

29 страницы, 671 КБ

01/30/2009

просматривать

BQ2057CDGK Даташит PDF

12 страницы, 95 КБ

08/23/2000

просматривать
