BQ2054PN Купить - TI Чип управления батареи

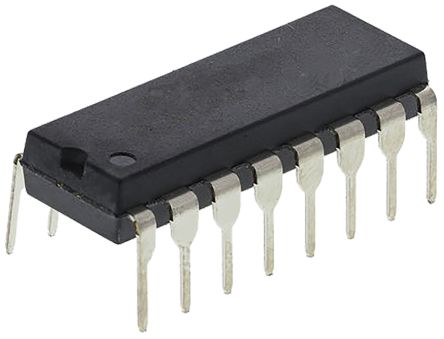

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ2054PN

Battery Charge Management Switch-mode Li-Ion Battery Charger in PDIP or SOIC Package Fast Charge Management Li-Ion Pack 16Pin PDIP Tube

Наличие: 1,106 шт.

Адрес доставки: Москва

Цена: ₽ 2,211.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC64533448

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ2054PN характеристики

Атрибут	Значение атрибута
Номенклатура	BQ2054PN
Производитель	TI
ЧипСити Номер продукта	CC64533448
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	5.50V (max)
Входное Напряжение (DC)	5.50 V
Частота Переключения	100 kHz
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	4.5 V
Входное напряжение	5.5 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ2054PN описание продукта

The bq2054 Lithium Ion Fast-Charge IC is designed to optimize charging of lithium ion (Li-Ion) chemistry batteries. A flexible pulse-width modulation regulator allows the bq2054 to control voltage and current during charging. The regulator frequency is set by an external capacitor for design flexibility. The switch-mode design keeps power dissipation to a minimum.
The bq2054 measures battery temperature using an external thermistor for charge qualification. Charging begins when power is applied or on battery insertion.
For safety, the bq2054 inhibits charging until the battery voltage and temperature are within configured limits. If the battery voltage is less than the low-voltage threshold, the bq2054 provides low-current conditioning of the battery.
A constant current-charging phase replenishes up to 70% of the charge capacity, and a voltage-regulated phase returns the battery to full. The charge cycle terminates when the charging current falls below a user-selectable current limit. For safety, charging terminates after maximum time and is suspended if the temperature is out-side the preconfigured limits.
The bq2054 provides status indications of all charger states and faults for accurate determination of the battery and charge system conditions. View datasheet View product folder

Показывать

BQ2054PN Даташит PDF

19 страницы, 351 КБ

02/13/2009

просматривать

BQ2054PN Даташит PDF

19 страницы, 369 КБ

03/28/2012

просматривать

BQ2054PN Даташит PDF

20 страницы, 342 КБ

02/04/2016

просматривать

BQ2054PN Другие Даташит

16 страницы, 148 КБ

08/12/1999

просматривать
