BAT54M3T5G Купить - ON Semiconductor Диоды Шоттки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

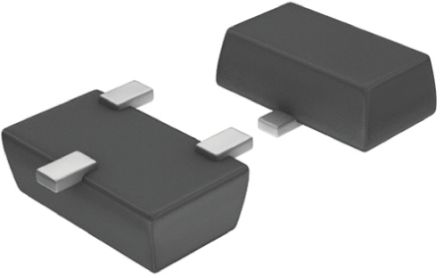

BAT54M3T5G

ON Semiconductor

SOT-723-3 30V 0.2A 0.32V

Наличие: 1,948 шт.

Адрес доставки: Москва

Цена: ₽ 6.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5280100

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BAT54M3T5G характеристики

Атрибут	Значение атрибута
Номенклатура	BAT54M3T5G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5280100
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-723-3
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	800mV @100mA
Рассеяние Мощности	200 mW
Обратное время восстановления	5 ns
Максимальное повторяющееся обратное напряжение (Vrrm)	30V
Прямой ток	200 mA
Максимальный ток перенапряжения (Ifsm)	600 mA
Макс. Обратный ток утечки (Ir)	2uA
Максимальное прямое напряжение (Макс)	800 mV
Прямой ток (макс)	200 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Длина	1.25 mm
Ширина	0.85 mm
Высота	0.5 mm
Рабочая Температура	55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
Минимальное количество упаковки	8000
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

BAT54M3T5G описание продукта

This Schottky barrier diode is designed for high speed switching applications, circuit protection, and voltage clamping. Extremely low forward voltage reduces conduction loss. Miniature surface mount package is excellent for handheld and portable applications where space is limited. The BAT54M3T5G device is a derivative of our popular SOT-23 three-leaded device and is housed in the SOT-723 surface mount package. This device is ideal for low power surface mount applications where board space is at a premium.
Features
---
|
Extremely Fast Switching Speed
Low Forward Voltage
0.35 Volts (Typical) @ IF = 10 mAdc
Reduces Board Space with low profile SOT-723 package
NSV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
