AMC1305M25DW Купить - TI Преобразователь AD

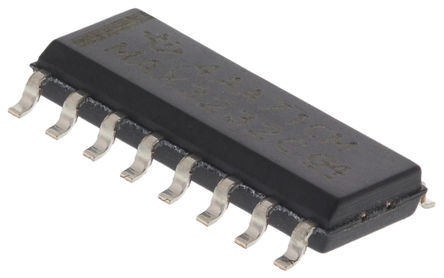

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AMC1305M25DW

TEXAS INSTRUMENTS AMC1305M25DW Analog to Digital Converter, 16Bit, 20MSPS, Single, 4.5V, 5.5V, WSOIC

Наличие: 1,284 шт.

Адрес доставки: Москва

Цена: ₽ 402.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4729325

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AMC1305M25DW характеристики

Атрибут	Значение атрибута
Номенклатура	AMC1305M25DW
Производитель	TI
ЧипСити Номер продукта	CC4729325
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	16 Bit
Рассеяние Мощности	32.5 mW
Частота Выборки	78 ksps
Потребляемая Мощность	36.1 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	38.5 mW
Количество входных каналов	1 Channel
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AMC1305M25DW описание продукта

The AMC1305M25DW is a precision delta-sigma™ (ΔΣ) Modulator with the output separated from the input circuitry by a capacitive double isolation barrier that is highly resistant to magnetic interference. This barrier is certified to provide reinforced isolation of up to 7000VPEAK. Used in conjunction with isolated power supplies, the device prevents noise currents on a high common-mode voltage line from entering the local system ground and interfering with or damaging low voltage circuitry. The AMC1305 is optimized for direct connection to shunt resistors or other low voltage level signal sources while supporting excellent DC and AC performance. Shunt resistors are typically used to sense currents in motor drives, green energy generation systems or other industrial applications. By using an appropriate digital filter to decimate the bit stream, the device can achieve 16 bits of resolution with a dynamic range of 85dB at a data rate of 78kSPS.
Pin-compatible family optimized for shunt-resistor-based current measurements
Excellent DC performance supporting high-precision sensing on system level
Reinforced isolation rating
High electromagnetic field immunity
External 5 to 20MHz clock input for easier system-level synchronization
Fully specified over the extended industrial temperature range
Green product and no Sb/Br

Показывать

AMC1305M25DW Даташит PDF

37 страницы, 809 КБ

12/18/2014

просматривать

AMC1305M25DW Даташит PDF

37 страницы, 809 КБ

12/18/2014

просматривать

AMC1305M25DW Даташит PDF

40 страницы, 1367 КБ

08/12/2016

просматривать

AMC1305M25DW Даташит PDF

41 страницы, 1365 КБ

просматривать

AMC1305M25DW Даташит PDF

39 страницы, 1348 КБ

12/31/2015

просматривать

AMC1305M25DW Другие Даташит

2 страницы, 222 КБ

просматривать

AMC1305M25DW Файл уведомления

4 страницы, 247 КБ

10/17/2016

просматривать
