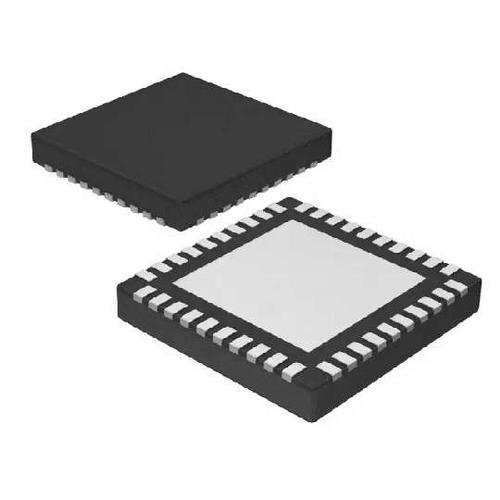

AFE4490RHAT

AFE Medical 1ADC 22Bit 3.3V/5V 40Pin VQFN EP T/R

Наличие: 996 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,620.00

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC3642708

Категория продукта:

Интегрированный чип особого применения

Упаковка: VQFN-40

Дата доставки: 7 дней

Оплата:

Обновлено 12.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AFE4490RHAT характеристики

Атрибут	Значение атрибута
Номенклатура	AFE4490RHAT
Производитель	TI
ЧипСити Номер продукта	CC3642708
Жизненный Цикл Продукта	Active
Категория продукта	Интегрированный чип особого применения
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Напряжение Питания (DC)	3.00V (min)
Количество Каналов	1 Channel
Количество Стежков	40 Position
Количество Битов	22 Bit
Рассеяние Мощности	1.54 W
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	3 V
Входное напряжение	2V ~ 3.6V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

AFE4490RHAT описание продукта

The AFE4490RHAT is a fully-integrated Analog Front End that is ideally suited for pulse-oximeter applications. The device consists of a low-noise receiver channel with a 22-bit analog-to-digital converter (ADC), an LED transmit section and diagnostics for sensor and LED fault detection. The device is a very configurable timing controller. This flexibility enables the user to have complete control of the device timing characteristics. To ease clocking requirements and provide a low-jitter clock to the device, an oscillator is also integrated that functions from an external crystal. The device communicates to an external microcontroller or host processor using an SPI™ interface.
Flexible pulse sequencing and timing control
Transmit - Integrated LED driver (H-Bridge, Push or Pull)
Transmit - 110dB Dynamic range across full range (Enables low noise at low LED current)
Transmit - Programmable ranges of 50mA, 75mA 100mA, 150mA and 200mA, with 8-bit current resolution
Transmit - LED on-time programmability from (50µs + Settle Time) to 4ms
Transmit - Independent LED2, LED1 current reference
Receive channel with high dynamic range
Receive - 50pARMS (at 5µA PD Current) Input-referred noise
Receive - 13.5 Noise-free bits (at 5µA PD Current)
Receive - Analog ambient cancellation scheme with selectable 1 to 10µA Ambient current
Receive - 50µs to 4ms Rx Sample time
Receive - I-V Amplifier with seven separate LED2 and LED1 programmable feedback R and C settings
Receive - Integrated digital ambient estimation and subtraction
Integrated fault diagnostics - Photodiode and LED Open/Short detection, Cable ON or OFF detection
