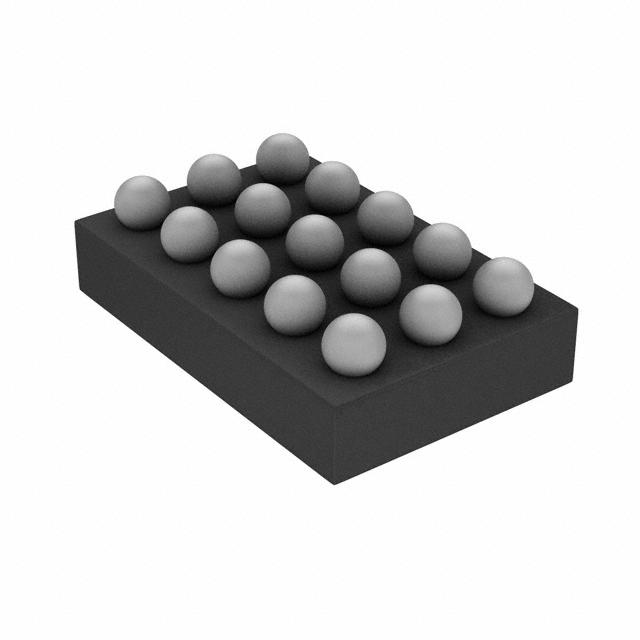

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AFE4404YZPT

AFE Medical 1ADC 22Bit 1.8V/3.3V/5V 15Pin DSBGA T/R

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 472.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6492420

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AFE4404YZPT характеристики

Атрибут	Значение атрибута
Номенклатура	AFE4404YZPT
Производитель	TI
ЧипСити Номер продукта	CC6492420
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Количество Выводов	15 Pin
Корпус/Пакет	XFBGA-15
Напряжение Питания (DC)	3.00V (min)
Количество Каналов	1 Channel
Количество Стежков	15 Position
Количество Битов	24 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	3 V
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AFE4404YZPT описание продукта

The AFE4404YZPT is an Analog Front-End for optical bio-sensing applications, such as heart-rate monitoring (HRM) and saturation of peripheral capillary oxygen (SpO2). The device supports three switching light-emitting diodes (LEDs) and a single photodiode. The current from the photodiode is converted into voltage by the transimpedance amplifier (TIA) and digitized using an analog-to-digital converter (ADC). The ADC code can be read out using an I²C interface. The AFE also has a fully integrated LED driver with a 6-bit current control. The device has a high dynamic range transmit and receive circuitry that helps with the sensing of very small signal levels.
Transmitter - supports common anode LED configuration
Transmitter - 100dB dynamic range
Transmitter - 6-bit programmable LED current to 50mA (Extendable to 100 mA)
Transmitter - Programmable LED on-time
Transmitter - Simultaneous Support of 3 LEDs for Optimized SpO2, HRM or multi-wavelength HRM
24-bit Representation of the current input from a photodiode in twos complement format
Receiver - Individual DC offset subtraction DAC at TIA input for each LED and ambient phase
Receiver - Digital ambient subtraction at ADC output
Receiver - 10 kR to 2 MR Programmable transimpedance gain
Receiver - 100dB Dynamic range
Receiver - Dynamic power-saving mode to reduce current to less than 200µA
10 to 1000SPS Pulse frequency
Flexible pulse sequencing and timing control
Flexible clock options - External 4 to 60MHz Input Clock, Internal 4MHz Oscillator
