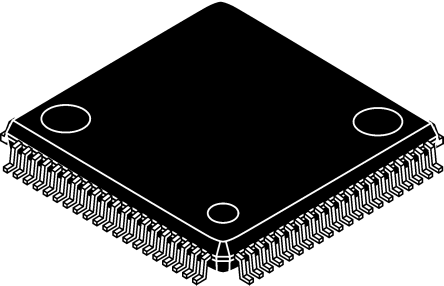

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

ADV3002BSTZ

ADI

HDMI/DVI Switch 1200mW Serial Interface 80Pin LQFP Tray

Наличие: 1,073 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 678.30

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC689753

Категория продукта:

Активная деталь

Упаковка: LQFP-80

Дата доставки: 7 дней

Оплата:

Обновлено 15.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADV3002BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV3002BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC689753
Жизненный Цикл Продукта	Active
Категория продукта	Активная деталь
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Напряжение Питания (DC)	3.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	20 mA
Ток Питания	170 mA
Количество Каналов	1 Channel
Количество Стежков	80 Position
Рассеяние Мощности	0.885 W
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	0℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADV3002BSTZ описание продукта

The ADV3002BSTZ is a HDMI™/DVI Link Switch features equalized transition minimized differential signalling (TMDS) inputs, ideal for systems with long cable runs. It includes bidirectional buffering for the DDC bus and CEC line, with integrated pull-up resistors for the CEC line. Additionally, the switch includes an EDID replication function that enables one EDID EEPROM to be shared for all four HDMI ports. The primary function of the ADV3002 is to switch up to four HDMI/DVI sources to one HDMI/DVI sink. Each HDMI/DVI link consists of four differential, high speed channels and four auxiliary single-ended, low speed signals. The high speed channels include a data-word clock and three TMDS data channels running at 10x the data-word clock frequency for data rates up to 2.25Gbps. The four low speed control signals are the display data channel (DDC) bus (SDA and SCL), the consumer electronics control (CEC) line and the hot plug detect (HPD) signal.
±8kV ESD protection on input pins
HDMI 1.4a receive and transmit compliant
Supports 250Mbps to 2.25Gbps data rates and beyond
Supports 25 to 225MHz pixel clocks and beyond
Fully buffered unidirectional inputs/outputs
Loss of signal (LOS) detect circuit on TMDS clock
Output disable feature for reduced power dissipation
Bidirectional DDC buffers (SDA and SCL)
5V Combiner provides power to EDID replicator and CEC buffer when local system power is off
Bidirectional buffered CEC line with integrated pull-up resistors (26kR)
Hot plug detect pulse low on channel switch with programmable pulse width or direct manual control
HDMI, DVI, HDCP and I²C Standards compatible
