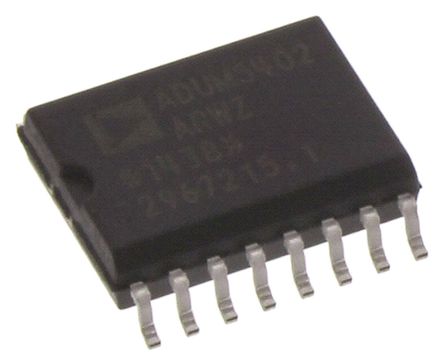

ADUM5402ARWZ

Analog Devices

ANALOG DEVICES ADUM5402ARWZ – цифровой изолятор для четырех каналов, с интегрированным конвертером постоянного тока isoPower. Основан на технологии iCoupler®, которая позволяет использовать микроскопический конвертер постоянного тока для получения регулируемого изолированного напряжения 5В или 3,6В. Это исключает необходимость использования отдельного изоляционного конвертера в проектах с низкой энергией потребления. Технология iCoupler используется как для изоляции логических сигналов, так и для работы конвертера постоянного тока. Результатом является компактный размер устройства с полным спектром функций изоляции. ADUM5402 обеспечивает улучшенное напряжение для правильной начальной работы при любых условиях нагрузки. Интегрированный конвертер isoPower использует высокочастотные коммутационные элементы для передачи мощности через трансформатор. При проектировании печатной платы необходимо соблюдать стандарты выбросов ЭПС. Конвертер постоянного тока ADUM5402 работает по принципам, характерным для большинства современных схем питания. * Интегрированный изолированный конвертер постоянного тока isoPower * Регулируемый выходной напряжение 5 или 3,3 В * Максимальная выходная мощность до 500 мВт * Четыре канала изоляции постоянного тока для сигналов формата 25 Мбит/с (NRZ) * Рабочее в высоких температурах * Высокая устойчивость к переходным процессам высокого напряжения (>25 кВ/µс) Устройство чувствительное к ЭПС; необходимо соблюдать меры предосторожности при обращении с ним.

Наличие: 1,009 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 1,341.62

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Analog Devices

ЧипСити Номер продукта:

CC321226

Категория продукта:

Изолятор интерфейса

Упаковка: SOIC-16

Дата доставки: 7 дней

Оплата:

Обновлено 30.10.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADUM5402ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM5402ARWZ
Производитель	Analog Devices
ЧипСити Номер продукта	CC321226
Жизненный Цикл Продукта	Active
Категория продукта	Изолятор интерфейса
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	100 mA
Ток Питания	85 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	500 mW
Время Нарастания	2.5 ns
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	20 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADUM5402ARWZ описание продукта

ADUM5402ARWZ — это 4-канальный изолятор со встроенным изолированным преобразователем постоянного тока в постоянный ток на основе технологии isoPower. Благодаря технологии iCoupler® чип-масштабный преобразователь DC-DC обеспечивает до 50 мВт регулируемой изолированной мощности при напряжении 5 В, что устраняет необходимость в отдельном изолированном преобразователе DC-DC в маломощных изолированных конструкциях. Технология чип-масштабных трансформаторов iCoupler используется как для изоляции логических сигналов, так и для преобразователя DC-DC. Результатом является компактное комплексное решение по изоляции. Изолятор ADUM5402 обеспечивает повышенное опорное напряжение для гарантированного запуска при всех условиях нагрузки. isoPower использует высокочастотные коммутирующие элементы для передачи мощности через свой трансформатор. При проектировании печатной платы (PCB) необходимо соблюдать особые меры предосторожности для соответствия нормам электромагнитного излучения. Секция преобразователя DC-DC в ADUM5402 работает на принципах, общих для большинства современных конструкций источников питания.
Интегрированный изолированный преобразователь постоянного тока в постоянный ток на основе технологии isoPower
Регулируемый выход 5 В или 3,3 В
Выходная мощность до 500 мВт
Четыре канала изоляции сигналов от постоянного тока до 25 Мбит/с (NRZ)
Работа при повышенной температуре
Высокая устойчивость к синфазным переходным помехам (>25 кВ/мкс)
Устройство чувствительно к электростатическому разряду (ESD), соблюдайте соответствующие меры предосторожности при обращении с устройством.

Показывать

ADUM5402ARWZ Даташит PDF

28 страницы, 533 КБ

05/30/2012

просматривать

ADUM5402ARWZ Даташит PDF

24 страницы, 560 КБ

08/05/2014

просматривать

ADUM5402ARWZ Даташит PDF

24 страницы, 560 КБ

11/21/2008

просматривать

ADUM5402ARWZ Даташит PDF

28 страницы, 520 КБ

просматривать

ADUM5402ARWZ Даташит PDF

1 страницы, 520 КБ

02/15/2010

просматривать
