ADS8691IPWR Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS8691IPWR

18Bit, 1MSPS, Single-Supply, SAR ADC Data Acquisition System with Programmable 16-TSSOP -40℃ to 125℃

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 1,485.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC66091207

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS8691IPWR характеристики

Атрибут	Значение атрибута
Номенклатура	ADS8691IPWR
Производитель	TI
ЧипСити Номер продукта	CC66091207
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

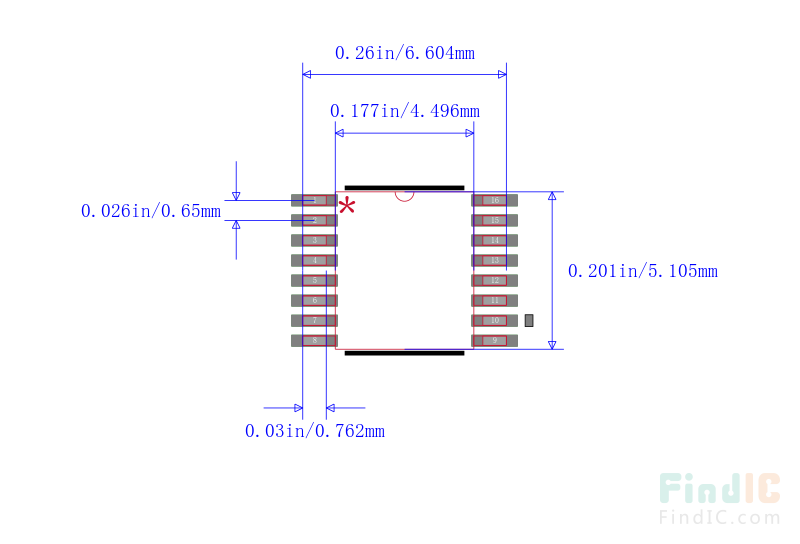

Корпус/Пакет	TSSOP-16
Количество Стежков	16 Position
Количество Битов	18 Bit
Частота Выборки	1 Msps
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS8691IPWR описание продукта

The ADS8691, ADS8695, and ADS8699 devices belong to a family of integrated data acquisition system based on a successive approximation (SAR) analog-to-digital converter (ADC). The devices feature a high-speed, high-precision SAR ADC, integrated analog front-end (AFE) input driver circuit, overvoltage protection circuit up to ±20 V, and an on-chip 4.096-V reference with extremely low temperature drift.
The devices operate on a single 5-V analog supply, but support true bipolar input ranges of ±12.288 V, ±6.144 V, ±10.24 V, ±5.12 V, and ±2.56 V, as well as unipolar input ranges of 0 V to 12.288 V, 0 V to 10.24 V, 0 V to 6.144 V, and 0 V to 5.12 V. The gain and offset errors are accurately trimmed within the specified values for each input range to ensure high dc precision. The input range selection is done by software programming of the device internal registers. The devices offer a high resistive input impedance (≥ 1 MΩ) irrespective of the selected input range.
The multiSPI digital interface is backward-compatible to the traditional SPI protocol. Additionally, configurable features simplify interface to a wide range of host controllers.

Показывать

ADS8691IPWR Даташит PDF

73 страницы, 1809 КБ

04/29/2017

просматривать

ADS8691IPWR Примечание по применению

33 страницы, 426 КБ

10/07/2011

просматривать

ADS8691IPWR Примечание по применению

9 страницы, 133 КБ

06/01/2015

просматривать

ADS8691IPWR Примечание по применению

3 страницы, 70 КБ

05/18/2015

просматривать

ADS8691IPWR Примечание по применению

3 страницы, 65 КБ

07/20/1999

просматривать

ADS8691IPWR Каталог продукции

60 страницы, 1373 КБ

08/03/2009

просматривать
