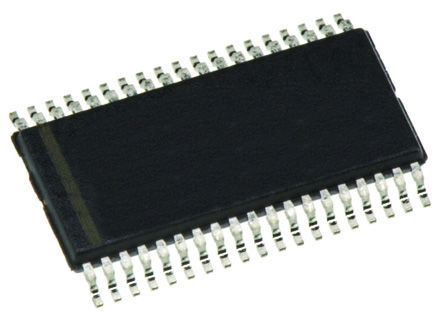

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS8684IDBT

SA ADC with 16Bits, 4Channels, 500KSPS, and bipolar inputs off +5V supply 38-TSSOP -40℃ to 125℃

Наличие: 353 шт.

Адрес доставки: Москва

Цена: ₽ 1,474.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20977742

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS8684IDBT характеристики

Атрибут	Значение атрибута
Номенклатура	ADS8684IDBT
Производитель	TI
ЧипСити Номер продукта	CC20977742
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Напряжение Питания (DC)	4.75V (min)
Количество Битов	16 Bit
Рассеяние Мощности	65 mW
Частота Выборки	500 ksps
Потребляемая Мощность	65 mW
Количество АЦП	1 ADC
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	4 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	9.8 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS8684IDBT описание продукта

The ADS8684 and ADS8688 are 4- and 8-channel, integrated data acquisition systems based on a 16-bit successive approximation (SAR) analog-to-digital converter (ADC), operating at a throughput of 500 kSPS. The devices feature integrated analog front-end circuitry for each input channel with overvoltage protection up to ±20 V, a 4- or 8-channel multiplexer with automatic and manual scanning modes, and an on-chip, 4.096-V reference with low temperature drift. Operating on a single 5-V analog supply, each input channel on the devices can support true bipolar input ranges of ±10.24 V, ±5.12 V, and ±2.56 V, as well as unipolar input ranges of 0 V to 10.24 V and 0 V to 5.12 V. The gain of the analog front-end for all input ranges is accurately trimmed to ensure a high dc precision. The input range selection is software-programmable and independent for each channel. The devices offer a 1-MΩ constant resistive input impedance irrespective of the selected input range.
The ADS8684 and ADS8688 offer a simple SPI-compatible serial interface to the digital host and also support daisy-chaining of multiple devices. The digital supply operates from 1.65 V to 5.25 V, enabling direct interface to a wide range of host controllers.
