ADR421ARMZ Купить - ADI Опорный чип напряжения

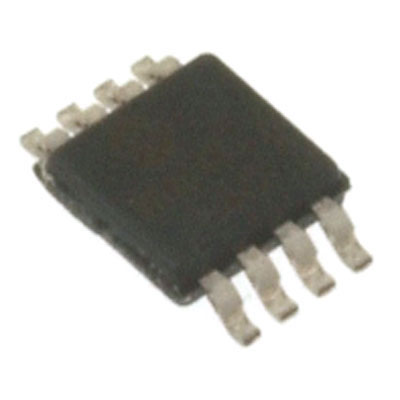

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADR421ARMZ

ADI

Analog Devices ADR421ARMZ, Series Voltage Reference 2.5V, 0.13% 18V max., 8Pin MSOP

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 329.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC129579

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADR421ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADR421ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC129579
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Допустимое Отклонение Ёмкости	±0.12 %
Входное Напряжение (DC)	4.50V ~ 18.0V
Выходное Напряжение	2.5 V
Выходной Ток	10 mA
Ток Питания	600 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Топология	Boost
Максимальное входное напряжение	18 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	2.5 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 18V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±10 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADR421ARMZ описание продукта

The ADR421ARMZ is an Ultra Precision 2.5V Voltage Reference features low noise, high accuracy and excellent long-term stability. Patented temperature drift curvature correction technique and XFET technology minimize nonlinearity of the voltage change with temperature. The XFET architecture offers superior accuracy and thermal hysteresis to the band gap reference. It also operates at lower power and lower supply headroom than the buried Zener reference. The superb noise and the stable and accurate characteristics of the ADR421 make it ideal for precision conversion applications such as optical networks and medical equipment. The ADR421 trim terminal can also be used to adjust the output voltage over a ±0.5% range without compromising any other performance.
Low temperature coefficient
Low noise (1.75µVp-p (0.1 to 10Hz))
Long-term stability (50ppm/1000 hours)
70ppm/mA Load regulation
35ppm/V Line regulation
Low hysteresis (40ppm typical)
Wide operating range (4.5 to 18V)
0.5mA Maximum quiescent current
High output current (10mA)
ESD sensitive device, take proper precaution while handling the device.
