ADR06BRZ Купить - ADI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADR06BRZ

ADI

V-Ref Precision 3V 10mA 8Pin SOIC N Tube

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 380.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC516960

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADR06BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADR06BRZ
Производитель	ADI
ЧипСити Номер продукта	CC516960
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

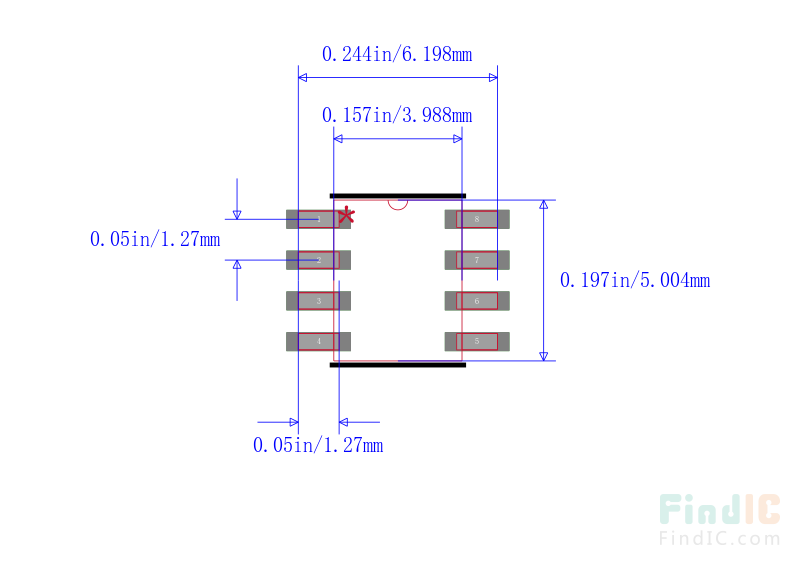

Корпус/Пакет	SOIC-8
Допустимое Отклонение Ёмкости	±0.1 %
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	3 V
Выходной Ток	10 mA
Ток Питания	1 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Максимальное входное напряжение	36 V
Выходное напряжение (Макс)	3 V
Выходное напряжение (мин)	3 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.1 %
Входное напряжение	5V ~ 36V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Коэффициент Температуры	±3 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADR06BRZ описание продукта

Product Details
The ADR01, ADR02, ADR03, and ADR06 are precision 10.0 V, 5.0 V, 2.5 V, and 3.0 V band gap voltage references featuring high accuracy, high stability, and low power consumption. The parts are housed in tiny, 5-lead SC70 and TSOT packages, as well as in 8 lead SOIC versions. The SOIC versions of the ADR01, ADR02, and ADR03 are drop-in replacements1 to the industry-standard REF01, REF02, and REF03. The small footprint and wide operating range make the ADR0x references ideally suited for general-purpose and space-constrained applications.
With an external buffer and a simple resistor network, the TEMP terminal can be used for temperature sensing and approximation. A TRIM terminal is provided on the devices for fine adjustment of the output voltage.
The ADR01, ADR02, ADR03, and ADR06 are compact, low drift voltage references that provide an extremely stable output voltage from a wide supply voltage range. They are available in 5 lead SC70 and TSOT packages, and 8-lead SOIC packages with A, B, and C grade selections. All parts are specified over the extended industrial (–40°C to +125°C) temperature range. The ADR01, ADR02, ADR03 and ADR06 A grade in 8-lead SOIC are qualified for automotive applications
**Applications**
Precision data acquisition systems
High resolution converters
Industrial process control systems
Precision instruments
Auto Battery monitoring
PCMCIA cards
1 ADRO1, ADR02, and ADR03 are component-level compatible with REF01, REF02, and REF03, respectively. No guarantees for system-level compatibility are implied. SOIC versions of ADR01/ADR02/ADR03 are pin-to-pin compatible with 8-lead SOIC versions of REF01/REF02/REF03, respectively, with the additional temperature monitoring function.
### Features and Benefits
Ultracompact SC70 and TSOT packages
Low temperature coefficient
8-lead SOIC: 3 ppm/°C
5-lead SC70: 9 ppm/°C
5-lead TSOT: 9 ppm/°C
Initial accuracy ±0.1%
No external capacitor required
Low noise 10 μV p-p (0.1 Hz to 10.0 Hz)
Wide operating range: 5.0 V to 36.0 V
High output current 10 mA
Wide temperature range: –40°C to +125°C
ADR01/ADR02/ADR03 pin compatible to industry- standard REF01/REF02/REF03
The ADR01/ADR02/ADR03 and ADR06 A grade in 8-lead SOIC are qualified for automotive applications

Показывать

ADR06BRZ Даташит PDF

21 страницы, 497 КБ

просматривать

ADR06BRZ Справочное руководство пользователя

24 страницы, 739 КБ

03/29/2007

просматривать

ADR06BRZ Справочное руководство пользователя

20 страницы, 504 КБ

01/06/2012

просматривать

ADR06BRZ Справочное руководство пользователя

20 страницы, 493 КБ

01/06/2012

просматривать

ADR06BRZ Справочное руководство пользователя

20 страницы, 669 КБ

07/21/2005

просматривать

ADR06BRZ Справочное руководство пользователя

2 страницы, 238 КБ

12/23/2003

просматривать
