ADP5586ACBZ-00-R7 Купить - ADI Чип интерфейса

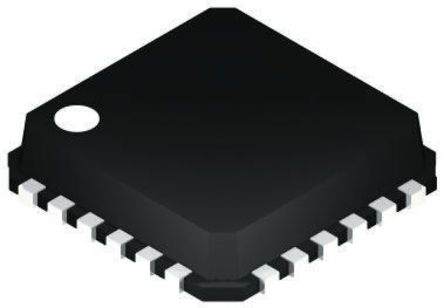

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADP5586ACBZ-00-R7

ADI

ANALOG DEVICES ADP5586ACBZ-00-R7 I/O Expander, 8Bit, 1MHz, I2C, 1.65V, 3.6V, WLCSP

Наличие: 279 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 91.43

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC1401107

Категория продукта:

Чип интерфейса

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADP5586ACBZ-00-R7 характеристики

Атрибут	Значение атрибута
Номенклатура	ADP5586ACBZ-00-R7
Производитель	ADI
ЧипСити Номер продукта	CC1401107
Жизненный Цикл Продукта	Active
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WLCSP-16
Напряжение Питания (DC)	1.65V (min)
Количество Стежков	16 Position
Тактовая Частота	880 kHz
Рассеяние Мощности	70 mW
Количество входов и выходов	10 IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADP5586ACBZ-00-R7 описание продукта

Product Details
The ADP5586 is a 10-input/output port expander with a built-in keypad matrix decoder, programmable logic, reset generator, and pulse generators. Input/output expander ICs are used in portable devices (phones, remote controls, and cameras) and nonportable applications (healthcare, industrial, and instrumentation). I/O expanders can be used to increase the number of I/Os available to a processor or to reduce the number of I/Os required through interface connectors for front panel designs.
The ADP5586 handles all key scanning and decoding and can flag the main processor, via an interrupt line, that new key events have occurred. GPI changes and logic changes can also be tracked as events via the FIFO, eliminating the need to monitor different registers for event changes. The ADP5586 is equipped with a FIFO to store up to 16 events. Events can be read back by the processor via an I2C-compatible interface.
The ADP5586 eliminates the need for the main processor to monitor the keypad, thus reducing power consumption and/or increasing processor bandwidth for performing other functions.
The programmable logic functions allow common logic require¬ments to be integrated as part of the GPIO expander, thus saving board area and cost.
**Applications**
Keypad entries and input/output expansion capabilities
Smart phones, remote controls, and cameras
Healthcare, industrial, and instrumentation
### Features and Benefits
16-element FIFO for event recording
10 configurable I/Os allowing for such functions as:
Keypad decoding for a matrix of up to 5 × 5
Key press/release interrupts
See datasheet for additional features
I2C interface with Fast-mode plus (Fm+) support of up to 1 MHz
Open-drain interrupt output
16-ball WLCSP, 1.59 mm × 1.59 mm
