ADM696ARZ Купить - ADI Контрольный чип источника питания

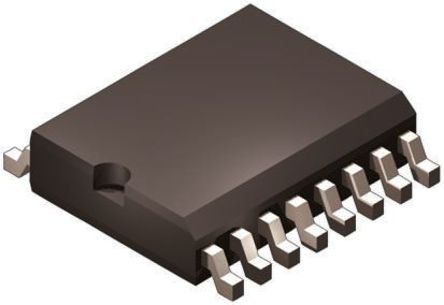

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM696ARZ

ADI

μP Supv w/ Backup Battery Switchover, Adj Low Line V Monitor, Adj Watchdog Timer, 100mA Iout Processor Supervisor Adj 3V to 5.5V Automotive 16Pin SOIC W Tube

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 353.54

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1052956

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM696ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM696ARZ
Производитель	ADI
ЧипСити Номер продукта	CC1052956
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.50V (max)
Номинальная Мощность	600 mW
Ток Питания	1.95 mA
Количество Стежков	16 Position
Рассеяние Мощности	600 mW
Пороговое Напряжение	1.3 V
Выходной ток (Макс)	20 mA
Сброс порогового напряжения (мин)	Adjustable
Сброс порогового напряжения (макс.)	Adjustable
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Напряжение питания	3.5.5 VDC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM696ARZ описание продукта

The ADM696 series Supervisory Circuit offers complete single chip solutions for power supply monitoring and battery control functions in microprocessor systems. These functions include µP reset, backup-battery switchover, watchdog timer, CMOS RAM write protection and power failure warning. The ADM696/ADM697 is fabricated using an advanced epitaxial CMOS process combining low power consumption (5mW), extremely fast chip enable gating (5ns) and high reliability. RESET assertion is guaranteed with VCC as low as 1V. In addition, the power switching circuitry is designed for minimal voltage drop thereby permitting increased output current drive of up to 100mA without the need for an external pass transistor. The power-on reset output function during power-up, power-down and brownout conditions. The RESET voltage threshold is adjustable using an external voltage divider. The RESET output remains operational with VCC as low as 1V.
Adjustable reset and watchdog timeout periods
Specified over-temperature
Adjustable low line voltage monitor
Power ok/reset time delay
Low switch on resistance
Automatic battery backup switching
Voltage monitor for power-fail or low-battery warning
Superior upgrade for MAX696/MAX697
600nA Standby current
ESD sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

ADM696ARZ Даташит PDF

12 страницы, 410 КБ

10/31/1995

просматривать

ADM696ARZ Даташит PDF

12 страницы, 633 КБ

10/31/1995

просматривать

ADM696ARZ Даташит PDF

12 страницы, 438 КБ

03/29/2012

просматривать

ADM696ARZ Даташит PDF

13 страницы, 413 КБ

02/05/2016

просматривать

ADM696ARZ Другие Даташит

12 страницы, 408 КБ

10/31/1995

просматривать
