ADM2486BRWZ Купить - ADI Чип интерфейса

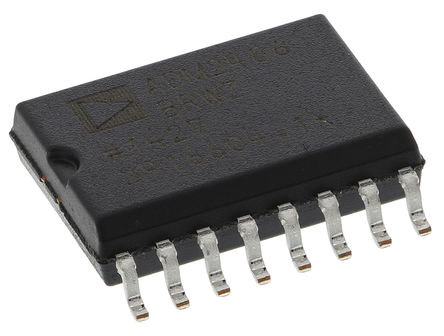

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM2486BRWZ

ADI

Digital isolator; RS422 / RS485; 20Mbps; SO16-W; 2.7÷5.5VDC

Наличие: 1,056 шт.

Адрес доставки: Москва

Цена: ₽ 551.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC208595

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM2486BRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM2486BRWZ
Производитель	ADI
ЧипСити Номер продукта	CC208595
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.00V (max)
Время Нарастания/Спада	5 ns
Выходной Ток	3 mA
Ток Питания	58 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	20.0 Mbps
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADM2486BRWZ описание продукта

The ADM2486BRWZ is a Half-duplex iCoupler® Isolated RS-485 Transceiver designed for bidirectional data communication on multipoint bus transmission lines. The device employs the iCoupler® technology to combine a 3-channel isolator, a three-state differential line driver and a differential input receiver. The logic side of the device can be powered with either a 5 or a 3.3V supply, whereas the bus side requires an isolated 5V supply. The ADM2486 driver has an active-high enable feature. The driver differential outputs and the receiver differential inputs are connected internally to form a differential input/output port that imposes minimal loading on the bus when the driver is disabled or when VDD1/VDD2=0V. Also provided is an active-high receiver disable feature that causes the receive output to enter a high impedance state.
Half-duplex, isolated RS-485 transceiver
PROFIBUS® compliant
ANSI EIA/TIA 485-A and ISO 8482:1987 (E) compliant
20Mbps Data rate
High common-mode transient immunity (>25kV/µs)
Isolated DE status output
Receiver has open-circuit, fail-safe design
Thermal shutdown protection
50 Nodes on bus
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADM2486BRWZ Даташит PDF

20 страницы, 444 КБ

11/12/2013
