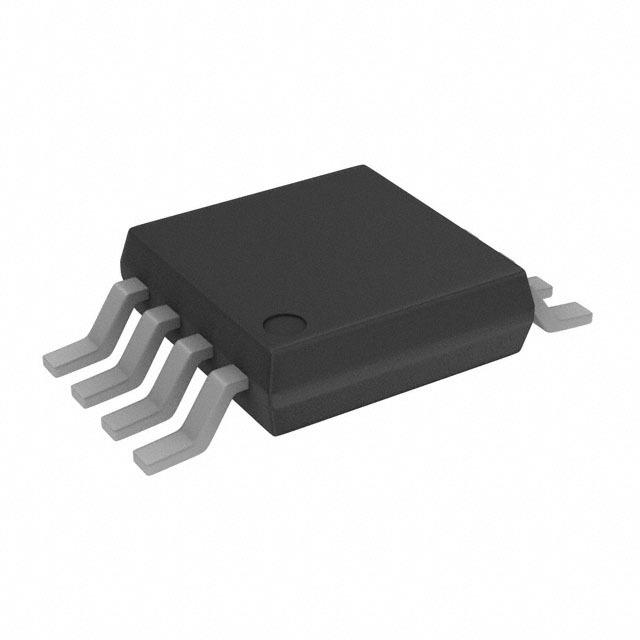

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG801BRMZ

ADI

ANALOG DEVICES ADG801BRMZ Analog Switch, SPST, 1Channels, 0.3Ω, 1.8V to 5.5V, MSOP, 8Pins

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 191.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC474117

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG801BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG801BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC474117
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Количество Выходных Интерфейсов	1 Output
Тип Контактов	SPST
Ток Питания	1 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	1 Bit
Рассеяние Мощности	5.00 µW
Ширина Ленты	12.0 MHz
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	12 MHz
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.8 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG801BRMZ описание продукта

Product Details
The ADG801 and ADG802 are monolithic CMOS, single-pole, single throw (SPST) switches with on resistance of less than 0.4 Ω. These switches are designed using an advanced submicron process that provides extremely low on resistance, high switching speed, and low leakage currents.
The low on resistance of <0.4 Ω makes these parts ideal for applications where low on resistance switching is critical.
The ADG801 switch is normally open (NO), while the ADG802 is normally closed (NC). Each switch conducts equally well in both directions when on.
**Product Highlights**
Low on resistance (0.25 Ω typical)
1.8 V to 5.5 V single-supply operation.
Tiny 6-lead SOT-23 and 8-lead MSOP packages.
400 mA current-carrying capability.
Automotive temperature range from -40°C to +125°C.
Pin compatible with ADG701 (ADG801) and ADG702 (ADG802).
**Applications**
Power routing
Cellular phones
Modems
PCMCIA cards
Hard drives
Data acquisition systems
Communications systems
Relay replacement
Battery-powered systems
### Features and Benefits
0.4 Ω maximum on resistance at 125°C
0.08 Ω maximum on resistance flatness at 125°C
1.8 V to 5.5 V single supply
Automotive temperature range from -40°C to +125°C
400 mA current-carrying capability
Tiny 6-lead SOT-23 and 8-lead MSOP packages
35 ns switching times
Low power consumption
TTL-/CMOS-compatible inputs
Pin compatible with ADG701/ADG702
