ADG758BCPZ Купить - ADI Мультиплексор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG758BCPZ

ADI

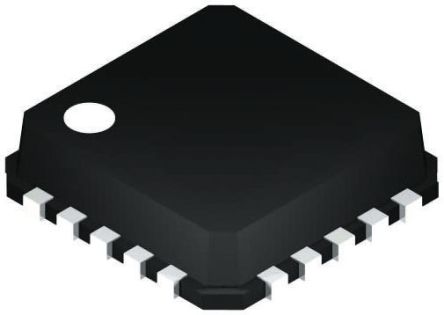

ANALOG DEVICES ADG758BCPZ 8:1 Analog Multiplexer IC, Single, 3Ω, 1.8V to 5.5V, LFCSP-20

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 270.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC593700

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 18.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG758BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG758BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC593700
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Напряжение Питания (DC)	1.80V (min)
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Ток Питания	1 nA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Сопротивление Сток-исток (Открытого Канала)	2.50 Ω
Рассеяние Мощности	0.00000001 W
Ширина Ленты	55 MHz
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	55 MHz
Напряжение питания	1.8V ~ 5.5V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG758BCPZ описание продукта

The ADG758BCPZ is a low voltage, CMOS Analog Multiplexer comprising eight single channel. The ADG758 switches one of eight inputs (S1 to S8) to a common output, D, as determined by the 3-bit binary address lines A0, A1 and A2. An EN input on both devices is used to enable or disable the device. When disabled, all channels are switched OFF. These switches are designed on an enhanced submicron process that provides low power dissipation yet gives high switching speed, very low ON resistance and leakage currents. ON resistance is in the region of a few ohms and is closely matched between switches and very flat over the full signal range. These parts can operate equally well as either multiplexers or demultiplexers and have an input signal range that extends to the supplies.
3R ON Resistance
0.75R ON Resistance flatness
100pA Leakage currents
14ns Switching times
Low power consumption
TTL-/CMOS-Compatible inputs
<0.01µW Low power consumption
Guaranteed break-before-make switching action
