ADG714BRUZ Купить - ADI Чип аналогового переключателя

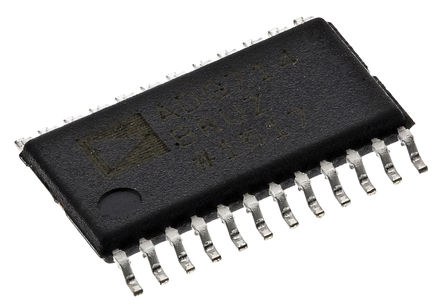

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG714BRUZ

ADI

ANALOG DEVICES ADG714BRUZ Analog Switch, Octal Channel, SPST, 8Channels, 4.5Ω, 2.7V to 5.5V, TSSOP, 24Pins

Наличие: 210 шт.

Адрес доставки: Москва

Цена: ₽ 117.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC605000

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG714BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG714BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC605000
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет (СИ)	SOP
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	8 Output
Тип Контактов	SPST
Ток Питания	10 µA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Сопротивление Сток-исток (Открытого Канала)	4.50 Ω
Количество Битов	8 Bit
Рассеяние Мощности	0.000125 W
Ширина Ленты	155 MHz
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	155 MHz
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.75 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG714BRUZ описание продукта

The ADG714BRUZ is a CMOS, octal SPST (single-pole, single-throw) Switch Controlled via either a 2 or 3-wire serial interface. On resistance is closely matched between switches and very flat over the full signal range. Each switch conducts equally well in both directions and the input signal range extends to the supplies. Data is written to these devices in the form of 8 bits, each bit corresponding to one channel. It uses a 3-wire serial interface that is compatible with SPI, QSPI and MICROWIRE and most DSP interface standards. The output of the shift register DOUT enables a number of these parts to be daisy chained. On power-up of these devices, all switches are in the OFF condition and the internal registers contain all zeros.
SPI™/QSPI™/MICROWIRE™ Compatible interface
±2.5V Dual supply
0.6R Resistance flatness
100pA Leakage currents
Octal SPST
Power-On reset
Fast switching times
TTL/CMOS-compatible
ESD (electrostatic discharge) sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.
