ADG407BNZ Купить - ADI Чип аналогового переключателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG407BNZ

ADI

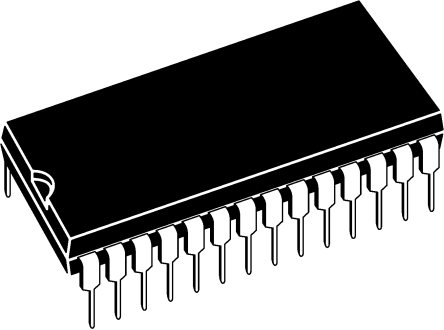

ANALOG DEVICES ADG407BNZ 8:1 Analog Multiplexer IC, Dual, 50Ω, 10.8V to 13.2V, DIP-28

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 951.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1075068

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG407BNZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG407BNZ
Производитель	ADI
ЧипСити Номер продукта	CC1075068
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Количество Выходных Интерфейсов	2 Output
Ток Питания	100 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	28 Position
Рассеяние Мощности	3.1 mW
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADG407BNZ описание продукта

The ADG407 series monolithic CMOS Analog Multiplexer switches one of eight differential inputs to a common differential output as determined by the 3-bit binary address lines A0, A1 and A2. The device is designed on an enhanced LC2 MOS process that provides low power dissipation yet gives high switching speed and low on resistance. These features make the parts suitable for high speed data acquisition systems and audio signal switching. Low power dissipation makes the parts suitable for battery powered systems. Each channel conducts equally well in both directions when on and has an input signal range which extends to the supplies. In the off condition, signal levels up to the supplies are blocked. Inherent in the design is low charge injection for minimum transients when switching the digital inputs.
VSS to VDD analog signal range
Low ON resistance (80R maximum)
Low power consumption
Fast switching - tON <160ns, tOFF <150ns
Break-before-make switching action
