ADF4108BCPZ Купить - ADI Тактовый генератор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADF4108BCPZ

ADI

Clock Generator 20MHz to 8GHz Input 325MHz Output 20Pin LFCSP EP Tray

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 480.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC955483

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADF4108BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADF4108BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC955483
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin

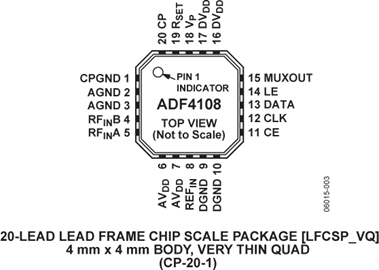

Корпус/Пакет	LFCSP-20
Частота	8 GHz
Напряжение Питания (DC)	3.20V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	17 mA
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Ширина Ленты	8.00 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3.2 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADF4108BCPZ описание продукта

The ADF4108BCPZ is a Frequency Synthesizer that can be used to implement local oscillators in the up and down conversion sections of wireless receivers and transmitters. It consists of a low-noise digital PFD (phase frequency detector), a precision charge pump, a programmable reference divider, programmable A and B counters and a dual-modulus prescaler (P/P + 1). The A (6-bit) and B (13-bit) counters, in conjunction with the dual-modulus prescaler (P/P + 1), implement an N divider (N = BP + A). In addition, the 14-bit reference counter (R counter), allows selectable REFIN frequencies at the PFD input. A complete PLL (phase-locked loop) can be implemented if the synthesizer is used with an external loop filter and VCO (voltage controlled oscillator). Its very high bandwidth (8GHz) means that frequency doublers or prescalers can be eliminated in many high frequency systems, simplifying system architecture and reducing cost.
Separate charge pump supply (VP) allows extended tuning voltage in 3.3V systems
Programmable, dual-modulus prescaler 8/9, 16/17, 32/33 or 64/65
Programmable charge pump currents
Programmable anti backlash pulse width
3-wire serial interface
Analog and digital lock detect
Hardware and software power-down mode
Loop filter design possible with ADIsimPLL

Показывать

ADF4108BCPZ Даташит PDF

20 страницы, 375 КБ

04/01/2013
