ADE7880ACPZ Купить - ADI Интегрированный чип особого применения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

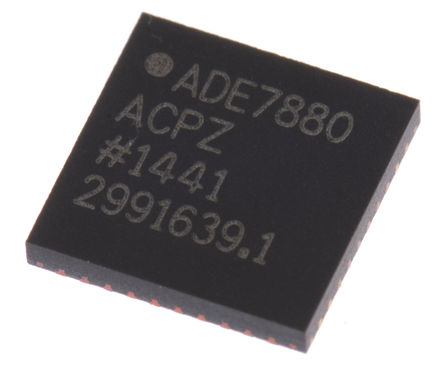

ADE7880ACPZ

ADI

Energy Measurement 40Pin LFCSP EP Tray

Наличие: 49 шт.

Адрес доставки: Москва

Цена: ₽ 1,244.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC359104

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADE7880ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADE7880ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC359104
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Напряжение Питания (DC)	2.40V (min)
Ток Питания	25 mA
Количество Стежков	40 Position
Входной Импеданс	490 kΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.97V ~ 3.63V
Напряжение питания (Макс)	3.7 V
Напряжение питания (мин)	2.4 V
Длина	6.1 mm
Ширина	6.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADE7880ACPZ описание продукта

The ADE7880ACPZ is a Polyphase Multifunction Energy Metering IC with harmonic monitoring. It incorporates second-order sigma-delta (Σ-Δ) analogue-to-digital converters (ADCs), a digital integrator, reference circuitry and all of the signal processing required to perform the total (fundamental and harmonic) active and apparent energy measurements, rms calculations as well as fundamental-only active and reactive energy measurements. In addition, the ADE7880 computes the rms of harmonics on the phase and neutral currents and on the phase voltages, together with the active, reactive and apparent powers and the power factor and harmonic distortion on each harmonic for all phases. Total harmonic distortion (THD) is computed for all currents and voltages. A fixed function digital signal processor (DSP) executes this signal processing. The DSP program is stored in the internal ROM memory.
High accuracy
Compatible with 3-phase, 3-wire or 4-wire (delta or wye) and other 3-phase services
Less than 1% error in harmonic current and voltage rms, harmonic active and reactive powers
Less than 0.1% error in active and fundamental reactive energy over a dynamic range of 5000:1
Less than 0.2% error in active and fundamental reactive energy over a dynamic range of 5000:1
Less than 0.1% error in voltage and current rms over a dynamic range of 1000:1
Battery supply input for missing neutral operation
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADE7880ACPZ Даташит PDF

107 страницы, 1846 КБ

12/09/2014
