ADAS1000BCPZ Купить - ADI Интегрированный чип особого применения

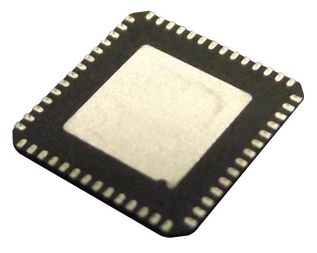

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADAS1000BCPZ

ADI

AFE General Purpose 6ADC 19Bit 1.8V/3.3V 56Pin LFCSP EP Tray

Наличие: 946 шт.

Адрес доставки:

Цена: ₽ 2,123.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1684208

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADAS1000BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADAS1000BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1684208
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	LFCSP-56
Напряжение Питания (DC)	3.15V (min)
Ток Питания	7 mA
Количество Каналов	5 Channel
Количество Стежков	56 Position
Количество Битов	19 Bit
Рассеяние Мощности	41 mW
Количество АЦП	6 ADC
Максимальное входное напряжение	2.3 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.15 V
Длина	9.1 mm
Ширина	9.1 mm
Высота	0.85 mm
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADAS1000BCPZ описание продукта

Product Details
The ADAS1000 measures electro cardiac (ECG) signals, thoracic impedance, pacing artifacts, lead on/off status and outputs this information in the form of a data frame supplying either Lead/Vector or Electrode data at programmable data rates. Its low power and small size make it suitable for portable, battery powered applications. The high performance also makes it suitable for higher end diagnostic machines.
The ADAS1000 is designed to simplify the task of acquiring and ensuring quality ECG signals. Value-added cardiac postprocessing is executed externally on a DSP, microprocessor or FPGA. Several digital output options ensure flexibility when monitoring and analyzing signals. The ADAS100
0 provides a low power, small data acquisition system for biopotential applications.
Auxiliary features that aid in better quality ECG signal acquisition include: multi-channel averaged driven lead, selectable reference drive, fast over load recovery, flexible respiration circuitry returning magnitude and phase information, internal pace detection algorithm operating on 3 leads and option of AC or DC leads off detection.
Since ECG systems span different applications, the ADAS1000 features a flexible power/noise scaling architecture where the noise can be reduced at the expense of increasing power consumption. Signal acquisition channels may be shutdown to save power. Data rates can be reduced to save power.
To ease manufacturing tests, development, as well as offer holistic power-up testing, the ADAS1000 offers a suite of dc and ac test excitation via the CAL DAC, CRC redundancy testing in addition to read-back of all relevant register address space.
The ADAS1000 is available in two package options, either a 56 lead LFCSP or a 64 lead LQFP package and is specified over -40°C to +85°C temperature range. The ADAS1000 is a full featured 5 channel ECG including respiration and pace detection, while the ADAS1000-1 offers only ECG channels with no respiration or pace features. Similarly the ADAS1000-2 is a subset of the main device and is configured for gang purposes with only ECG channels enabled (no respiration, pace, RLD, etc).
**APPLICATIONS**
ECG: Monitor & Diagnostic
Bedside Patient Monitoring
Portable Telemetry
Holter
AED
Cardiac Defibrillators
Ambulatory Monitors
Pace Maker Programmer
Patient Transport
Stress testing
### Features and Benefits
Biopotential signals in; digitized signals out
5 acquisition (ECG) channels + 1 driven lead
Parallel ICs for up to 10+ Electrode measurements
AC and DC Leads Off Detection
Internal Pace Detection Algorithm on 3 leads
\-- Support for users own digital pace
Thoracic Impedance Measurement (internal/external path)
Selectable Reference Lead
See datasheet for additional features
