AD9102BCPZ Купить - ADI Преобразователь DA

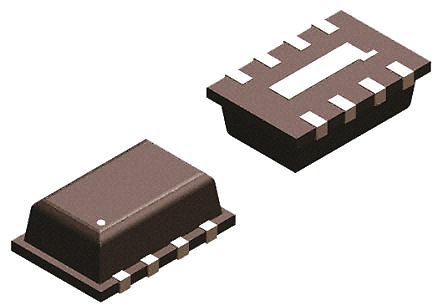

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9102BCPZ

ADI

Digital to Analogue Converter, 14Bit, 180MSPS, Differential, Single Ended, 1.8V to 3.3V, LFCSP

Наличие: 215 шт.

Адрес доставки:

Цена: ₽ 1,870.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1808742

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9102BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9102BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1808742
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Количество Выходных Интерфейсов	1 Output
Ток Питания	7.67 mA
Количество Стежков	32 Position
Количество Битов	14 Bit
Рассеяние Мощности	96.5 mW
Частота Выборки	180 Msps
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	96.54 mW
Количество ЦАПов	1 DAC
Напряжение питания	1.8V ~ 3.3V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	1.8 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9102BCPZ описание продукта

The AD9102BCPZ is a low power 14-bit Digital-to-analog Converter (DAC) integrating on-chip pattern memory for complex waveform generation with a direct digital synthesizer (DDS). The DDS is a 14-bit output, up to 180MSPS master clock sine wave generator with a 24-bit tuning word allowing 10.8Hz/LSB frequency resolution. SRAM data can include directly generated stored waveforms, amplitude modulation patterns applied to DDS outputs or DDS frequency tuning words. An internal pattern control state machine lets the user program the pattern period for the DAC as well the start delay within the pattern period for the signal output on the DAC. A SPI interface is used to configure the digital waveform generator and load patterns into the SRAM. A gain adjustment factor and an offset adjustment are applied to the digital signal on their way into the DAC. The AD9102 offers exceptional AC and DC performance and supports DAC sampling rates of up to 180MSPS.
On-chip 4096 x 14-bit pattern memory
SFDR to Nyquist
High integration
Low power

Показывать

AD9102BCPZ Даташит PDF

36 страницы, 688 КБ

01/25/2013

просматривать

AD9102BCPZ Другие Даташит

36 страницы, 739 КБ

05/30/2013

просматривать

AD9102BCPZ Файл уведомления

4 страницы, 65 КБ

08/01/2016

просматривать
