AD845JNZ Купить - ADI Операционный усилитель

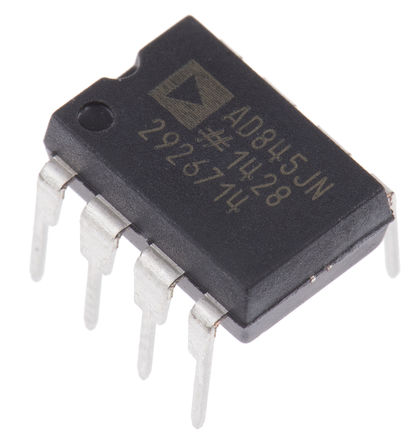

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD845JNZ

ADI

ANALOG DEVICES AD845JNZ Operational Amplifier, Single, 1 Amplifier, 16MHz, 100V/µs, ± 4.75V to ± 18V, DIP, 8Pins

Наличие: 16,943 шт.

Адрес доставки: Москва

Цена: ₽ 865.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1138004

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD845JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD845JNZ
Производитель	ADI
ЧипСити Номер продукта	CC1138004
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Ток Питания	10 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1.6 W
Коэффициент Ослабления Синфазного Сигнала	110 dB
Входная Ёмкость	4.00 pF
Ширина Ленты	16 MHz
Скорость Нарастания	100 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	16 MHz
Входной Импеданс	100 GΩ
Входное Напряжение Смещения	700 µV
Входной Ток Смещения	750 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	16 MHz
Рассеиваемая Мощность (Макс)	1600 mW
Минимальный диапазон CMRR	86 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.75 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD845JNZ описание продукта

DESCRIPTION
The AD845 is a fast, precise, N channel JFET input, monolithic operational amplifier. It is fabricated using Analog Devices’ complementary bipolar (CB) process. Advanced laser-wafer trimming technology enables the very low input offset voltage and offset voltage drift performance to be realized. This precision, when coupled with a slew rate of 100 V/µs, a stable unity-gain bandwidth of 16 MHz, and a settling time of 350 ns 0.01% while driving a parallel load of 100pF and 500Ω represents a combination of features unmatched by any FET input IC amplifier. The AD845 can easily be used to upgrade many existing designs which use BiFET or FET input hybrid amplifiers and, in some cases, those which use bipolar input op amps.
FEATURES
Replaces Hybrid Amplifiers in Many Applications
AC PERFORMANCE:
Settles to 0.01% in 350 ns
100 V/ms Slew Rate
12.8 MHz min Unity-Gain Bandwidth
1.75 MHz Full-Power Bandwidth at 20 V p-p
DC PERFORMANCE:
0.25 mV max Input Offset Voltage
5 mV/8C max Offset Voltage Drift
0.5 nA Input Bias Current
250 V/mV min Open-Loop Gain
4 mV p-p max Voltage Noise, 0.1 Hz to 10 Hz
94 dB min CMRR
Available in Plastic Mini-DIP, Hermetic Cerdip and SOIC Packages. Also Available in Tape and Reel in Accordance with EIA-481A Standard

Показывать

AD845JNZ Даташит PDF

12 страницы, 212 КБ

10/29/2003
