AD835ARZ Купить - ADI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

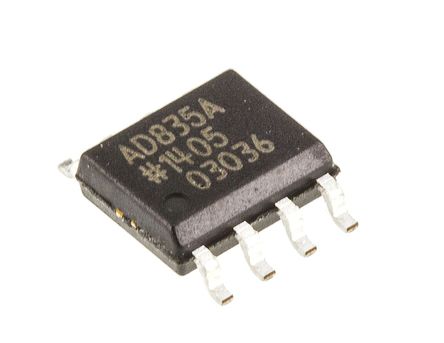

AD835ARZ

ADI

Divider/Multiplier IC, 3A, 250MHz, 1000V/µs slew, 4.5V to 5.5V supply, SOIC-8

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 2,753.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC118545

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD835ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD835ARZ
Производитель	ADI
ЧипСити Номер продукта	CC118545
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5VDC ~ 5.5VDC
Выходное Напряжение	2.5 V
Ток Питания	16 mA
Количество Цепей	1 Circuit
Количество Каналов	5 Channel
Количество Стежков	8 Position
Количество Битов	4 Bit
Рассеяние Мощности	300 mW
Ширина Ленты	250 MHz
Скорость Нарастания	1.00 kV/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	250 MHz
Рассеиваемая Мощность (Макс)	300 mW
Напряжение питания	4.5.5.5 VDC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	1 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
	Показывать Просмотр аналоги замена

AD835ARZ описание продукта

The AD835ARZ is a complete 4-quadrant, voltage output Analogue Multiplier, fabricated on an advanced dielectrically isolated complementary bipolar process. It generates the linear product of its X and Y voltage inputs with a -3dB output bandwidth of 250MHz (a small signal rise time of 1ns). Full-scale (-1 to +1V) rise to fall times are 2.5ns (with a standard RL of 150R) and the settling time to 0.1% under the same conditions is typically 20ns. Its differential multiplication inputs (X, Y) and its summing input (Z) are at high impedance. The low impedance output voltage (W) can provide up to ±2.5V and drive loads as low as 25R. Normal operation is from ±5V supplies.
Simple to use and versatile
Simple basic function is W=XY + Z
Complete minimal external components required
Very fast settles to 0.1% of full scale (FS) in 20ns
DC-coupled voltage output simplifies use
50nV/√Hz Low multiplier noise
Product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

AD835ARZ Даташит PDF

14 страницы, 254 КБ

12/05/2014
