AD8353ACPZ Купить - ADI Усилитель IC и модуль RF

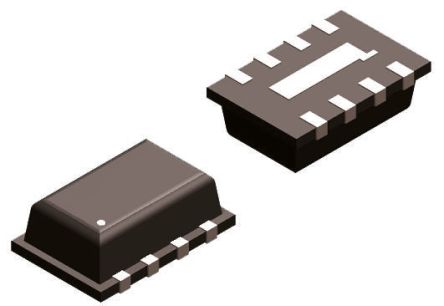

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8353ACPZ

ADI

AD8353 100-2700MHz 20dB 41mA RF SMT amp

Наличие: 7,532 шт.

Адрес доставки: Москва

Цена: ₽ 95.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC62441861

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8353ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8353ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC62441861
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	LFCSP
Напряжение Питания (DC)	2.70V (min)
Ток Питания	42 mA
Количество Стежков	8 Position
Рассеяние Мощности	812 mW
Ширина Ленты	2.6 GHz
Выходная Мощность	7.5 dBm
Усиление	20 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	3 mm
Ширина	2 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8353ACPZ описание продукта

The AD8353ACPZ is a broadband RF Gain Block operates at frequencies from 1MHz up to 2.7GHz. The AD8353 is a fixed-gain linear amplifier intended for use in a wide variety of wireless devices, including cellular, broadband, CATV and LMDS/MMDS applications. By taking advantage of ADI"s high performance, complementary Si bipolar process, these gain blocks provide excellent stability over process, temperature and power supply. This amplifier is single-ended and internally matched to 50R with a return loss of greater than 10dB over the full operating frequency range. The AD8353 provides linear output power of 9dBm with 20dB of gain at 900MHz when biased at 3V and an external RF choke is connected between the power supply and the output pin. The DC supply current is 42mA. At 900MHz, the output third-order intercept (OIP3) is greater than 23dBm and is 19dBm at 2.7GHz. The noise figure is 5.3dB at 900MHz. The reverse isolation (S12) is -36dB at 900MHz and -30dB at 2.7GHz.
Fixed gain of 20dB
Linear output power up to 9dBm
Input/output internally matched to 50R
Temperature and power supply stable

Показывать

AD8353ACPZ Даташит PDF

16 страницы, 344 КБ

12/09/2005

просматривать

AD8353ACPZ Даташит PDF

16 страницы, 270 КБ

12/09/2005

просматривать

AD8353ACPZ Даташит PDF

16 страницы, 285 КБ

03/29/2012

просматривать

AD8353ACPZ Другие Даташит

16 страницы, 347 КБ

11/16/2010

просматривать
