AD8185ARUZ Купить - ADI Мультиплексор

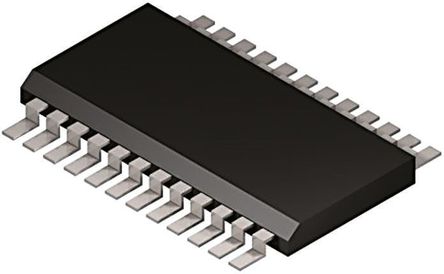

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8185ARUZ

ADI

ANALOG DEVICES AD8185ARUZ 2:1 Analog Multiplexer IC, 3Circuits, 0.3Ω, ± 4.5V to ± 5.5V, TSSOP-24

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 885.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC358960

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8185ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8185ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC358960
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет (СИ)	SOP
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	12.0 V
Количество Выходных Интерфейсов	3 Output
Тип Контактов	DPST
Ток Питания	25 mA
Количество Цепей	3 Circuit
Количество Каналов	3 Channel
Сопротивление Сток-исток (Открытого Канала)	0.3 Ω
Рассеяние Мощности	1 W
Ширина Ленты	320 MHz
Количество входов	6 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	380 MHz
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	12 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8185ARUZ описание продукта

Product Details
The AD8183 (G = +1) and AD8185 (G = +2) are high speed Triple 2-to-1 multiplexers. They offer -3 dB full signal bandwidth up to 360 MHz along with slew rate in excess of 1000 V/µs. With better than -72 dB of all hostile crosstalk and 100 dB of isolation, they are useful in many high speed applications. The differential gain and differential phase error of 0.01% and 0.02°, along with 0.1 dB flatness to 90 MHz make AD8183 and AD8185 ideal for professional video and LCD multiplexing. They offer 15 ns switching time making them an excellent choice for switching video signals, while consuming less than 25 mA on ±5 V supply voltage.
### Features and Benefits
Fully Buffered Inputs and Outputs
Fast Channel-to-Channel Switching: 15 ns
High Speed
380 MHz Bandwidth (-3 dB) 200 mV p-p
310 MHz Bandwidth (-3 dB) 2 V p-p
1000 V/µs Slew Rate G = +1, 2 V Step
1150 V/µs Slew Rate G = +2, 2 V Step
Fast Settling Time of 15 ns to 0.1%
Low Power: 25 mA
Excellent Video Specifications (RL = 150 Ω)
Gain Flatness of 0.1 dB to 90 MHz
0.01% Differential Gain Error
0.02° Differential Phase Error
Low All-Hostile Crosstalk:
84 dB @ 5 MHz
54 dB @ 50 MHz
Low Channel-to-Channel Crosstalk
56 dB at 100 MHz
High "OFF" Isolation of -100 dB @ 10 MHz
Low Cost
