AD8184ARZ Купить - ADI Чип интерфейса

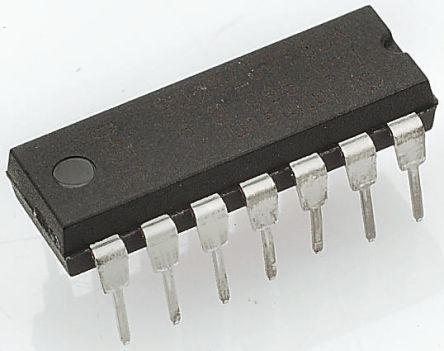

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8184ARZ

ADI

ANALOG DEVICES AD8184ARZ VIDEO MULTIPLEXER, 700MHz, -95dB, SOIC-14

Наличие: 53 шт.

Адрес доставки: Москва

Цена: ₽ 390.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC176940

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8184ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8184ARZ
Производитель	ADI
ЧипСити Номер продукта	CC176940
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	4.00V (min)
Количество Выходных Интерфейсов	1 Output
Тип Контактов	4PST
Ток Питания	2.1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Рассеяние Мощности	1 W
Ширина Ленты	700 MHz
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	700 MHz
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	4 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8184ARZ описание продукта

Product Details
The AD8184 is a high speed 4-to-1 multiplexer. It offers -3 dB signal bandwidth of 700 MHz along with a slew rate of 750 V/µs. With 88 dB of crosstalk and 109 dB isolation, it is useful in many high speed applications. The differential gain and differential phase error of 0.01% and 0.01°, along with 0.1 dB flatness of 75 MHz, make AD8184 ideal for professional video multiplexing. It offers 5 ns switching time, making it an excellent choice for pixel switching (picture-in-picture) while consuming less than 4.4 mA on ±5 V supply voltage.
The AD8184 offers a high speed disable feature allowing the output to be put into a high impedance state. This allows multiple outputs to be connected together for cascading stages while the "OFF" channels do not load the output bus. It operates on voltage supplies of ±5 V and is offered in 14-lead PDIP and SOIC packages.
An evaluation board is available for this product and may be ordered using the following product number: AD8184-EB. Schematic and layout for this evaluation board is contained in the product datasheet.
### Features and Benefits
Single and Dual 2-to-1 Also Available (AD8180 and AD8182)
High “OFF” Isolation of –115 dB @ 5 MHz
Low All-Hostile Crosstalk of –95 dB @ 5 MHz
Fully Buffered Inputs and Outputs
Fast Channel Switching: 10 ns
Excellent Video Specifications (RL > 2 kΩ)
Gain Flatness of 0.1 dB of 75 MHz
0.01% Differential Gain Error, RL = 10 kΩ
0.01° Differential Phase Error, RL = 10 kΩ
Low Glitch: < 25 mV
Low Power: 4.4 mA
Low Cost
Fast Output Disable Feature for Connecting Multiple Devices
High Speed
> 700 MHz Bandwidth (–3 dB)
> 750 V/µs Slew Rate
Fast Settling Time of 15 ns to 0.1%
