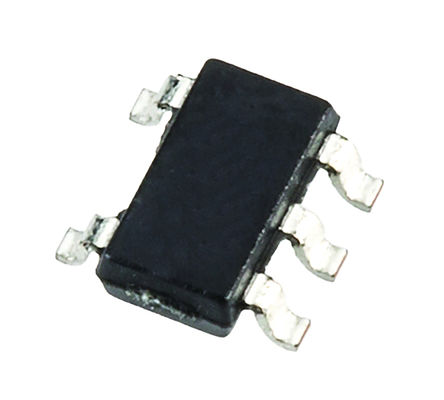

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8132ARMZ

ADI

ANALOG DEVICES AD8132ARMZ Differential Amplifier, High Speed, 1 Amplifiers, 7mV, 1.015dB, 360MHz, -40℃, 125℃

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 239.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC77257

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8132ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8132ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC77257
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Выходной Ток	50mA @5V
Ток Питания	12 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.25 W
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	350 MHz
Скорость Нарастания	1.20 kV/μs
Входное Напряжение Смещения	7 mV
Входной Ток Смещения	3 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	360 MHz
Рассеиваемая Мощность (Макс)	250 mW
Минимальный диапазон CMRR	60dB ~ 75dB
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	5.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8132ARMZ описание продукта

The AD8132ARMZ is a Differential or Single-ended Input to Differential Output Amplifier with resistor set gain. The AD8132 is a major advancement over op-amp for driving differential input ADCs or for driving signals over long lines. The AD8132 has unique internal feedback feature that provides output gain and phase matching balanced to -68dB at 10MHz, suppressing harmonics and reducing radiated EMI. Manufactured using the next-generation of Analog Devices, Inc., XFCB bipolar process, the AD8132 has a -3dB bandwidth of 350MHz and delivers a differential signal with -99dBc SFDR at 5MHz. The AD8132 eliminates the need for a transformer with high performance ADCs, preserving the low frequency and DC information. The common-mode level of the differential output is adjustable by applying a voltage on the VOCM pin, easily level shifting the input signals for driving single supply ADCs. Fast overload recovery preserves sampling accuracy.
Internal common-mode feedback
Separate input to set the common-mode output voltage
-68dB at 10MHz Improved gain and phase balance
-99dBc SFDR at 5MHz, 800R load Low distortion
10.7mA at 5V Low power
250mW Internal power dissipation
150°C Junction temperature
ESD sensitive device, electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

AD8132ARMZ Даташит PDF

32 страницы, 480 КБ

09/15/2009
