AD8040ARUZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8040ARUZ

ADI

OP Amp Quad GP R-R I/O ±6V/12V 14Pin TSSOP

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 507.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1867993

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8040ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8040ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC1867993
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin

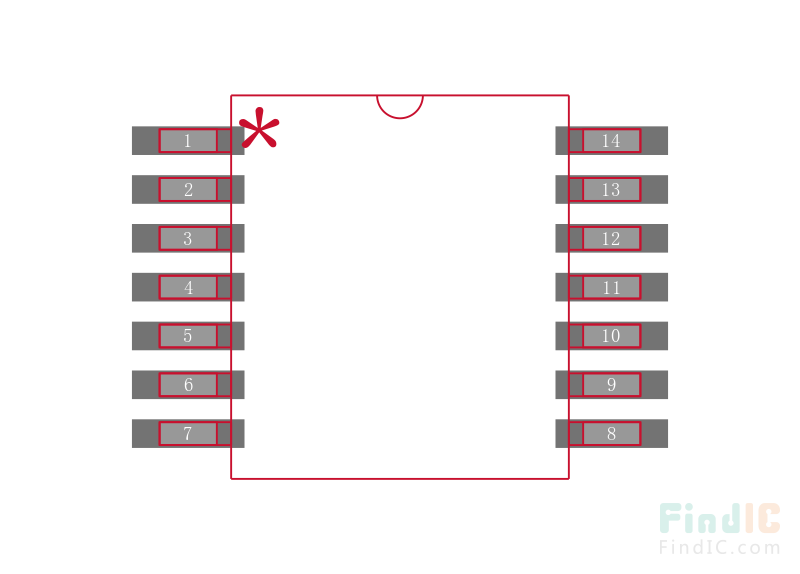

Корпус/Пакет	TSSOP
Ток Питания	6.00 mA
Коэффициент Ослабления Синфазного Сигнала	90.0 dB
Входная Ёмкость	2.00 pF
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	45 MHz
Входной Импеданс	6.00 MΩ
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	80 dB
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
	Показывать Просмотр аналоги замена

AD8040ARUZ описание продукта

Product Details
The AD8040 is a quad, rail-to-rail input and output high speed amplifier with a quiescent current of only 1.3 mA per amplifier. Despite its low power consumption, the amplifier provides excellent performance with 125MHz small signal bandwidth and 60 V/µs slew rate. ADI"s proprietary XFCB process enables high speed and high performance on low power.
This amplifier exhibits true single-supply operation with rail-to-rail input and output performance for supply voltages ranging from 2.7V to 12V. The input voltage range extends 200 mV beyond each rail without phase reversal. The dynamic range of the output extends to within 40 mV of each rail.
The AD8040 provides excellent signal quality with minimal power dissipation. At G=+1, SFDR is -72dBc at 1MHz and settling time to 0.1% is only 80 ns. Low distortion and fast settling performance makes this amplifier a suitable driver for single-supply A/D converters.
The versatility of the AD8040 allows the user to operate the amplifier on a wide range of supplies while consuming less than 6.5 mW of power. This feature extends the operation time in applications ranging from battery-powered systems with large bandwidth requirements to high speed systems where component density requires lower power dissipation.
The amplifier is rated over the extended industrial temperature range, -40°C to +125°C.
### Features and Benefits
Low Power
1.3mA supply current/amplifier
High Speed
125MHz, -3 dB Bandwidth (G=+1)
60V/µs Slew Rate
80ns Settling Time to 0.1%
Wide Supply Range: 2.7V to 12V
Offset voltage: 6 mV max
Rail-to-Rail Input and Output
No phase reversal, inputs
200 mV beyond rails
Low input bias current
+0.7µA to -1.5 µA
Small Packaging
SOIC-14, TSSOP-14

Показывать

AD8040ARUZ Даташит PDF

24 страницы, 444 КБ

10/11/2012

просматривать

AD8040ARUZ Даташит PDF

20 страницы, 650 КБ

10/31/2003

просматривать

AD8040ARUZ Другие Даташит

8 страницы, 229 КБ

11/22/1996

просматривать

AD8040ARUZ Другие Даташит

4 страницы, 56 КБ

06/03/1996

просматривать

AD8040ARUZ Примечание по применению

28 страницы, 5302 КБ

05/06/2003

просматривать

AD8040ARUZ Примечание по применению

8 страницы, 167 КБ

10/21/2002

просматривать

AD8040ARUZ Упаковка

8 страницы, 170 КБ

04/28/2011

просматривать

AD8040ARUZ Упаковка

4 страницы, 234 КБ

03/01/2010

просматривать
