AD8030ARZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8030ARZ

ADI

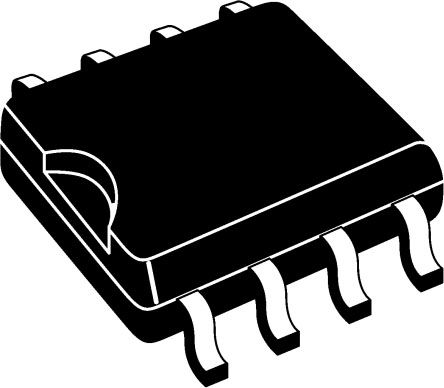

ANALOG DEVICES AD8030ARZ Operational Amplifier, Dual, 2 Amplifier, 125MHz, 60V/µs, 2.7V to 12V, SOIC, 8Pins

Наличие: 886 шт.

Адрес доставки: Москва

Цена: ₽ 204.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC558761

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8030ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8030ARZ
Производитель	ADI
ЧипСити Номер продукта	CC558761
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	12.6 V
Рабочее Напряжение	2.7V ~ 12V
Ток Питания	1.4 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Входная Ёмкость	2.00 pF
Ширина Ленты	125 MHz
Скорость Нарастания	60.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	40 MHz
Входной Импеданс	6.00 MΩ
Усиление	1.00 dB
Входное Напряжение Смещения	6 mV
Входной Ток Смещения	1.7 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	125 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания	2.7V ~ 12V
Напряжение питания (Макс)	14 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8030ARZ описание продукта

The AD8030ARZ is a low power dual High Speed Amplifier with rail-to-rail input and output. Despite their low power consumption, the amplifier provides excellent performance with 125MHz small signal bandwidth and 60V/µs slew rate. Analog Devices, Inc., proprietary XFCB process enables high speed and high-performance on low power. This family of amplifiers exhibits true single-supply operation with rail-to-rail input and output performance for supply voltages ranging from 2.7 to 12V. The input voltage range extends 200mV beyond each rail without phase reversal. The dynamic range of the output extends to within 40mV of each rail. The AD8030 provides excellent signal quality with minimal power dissipation. At G=+1, SFDR is -72dBc at 1MHz and settling time to 0.1% is only 80ns. Low distortion and fast settling performance make these amplifiers suitable drivers for single-supply analog-to-digital converters.
No phase reversal, inputs 200mV beyond rails
80ns Settling time to 0.1%
6mV Maximum offset voltage

Показывать

AD8030ARZ Даташит PDF

24 страницы, 444 КБ

10/11/2012
