AD7943BRZ Купить - ADI Преобразователь DA

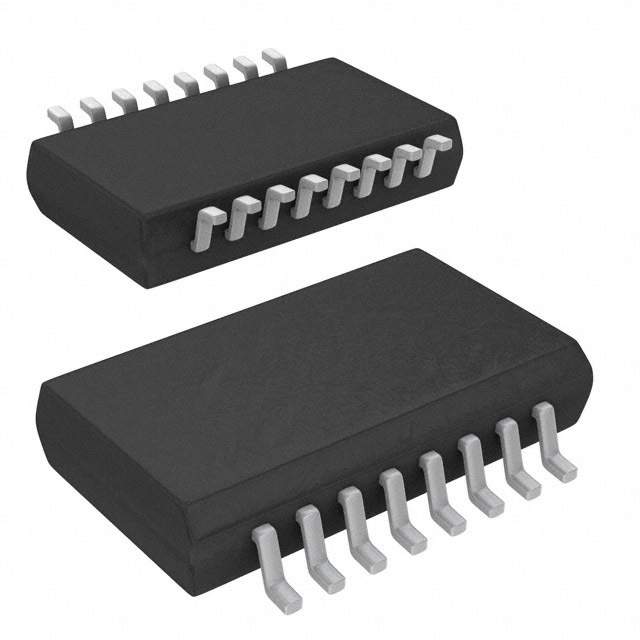

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7943BRZ

ADI

ANALOG DEVICES AD7943BRZ Digital to Analog Converter, 12Bit, Serial, 4.5V to 5.5V, WSOIC, 16Pins

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 588.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2902500

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7943BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7943BRZ
Производитель	ADI
ЧипСити Номер продукта	CC2902500
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Количество Выходных Интерфейсов	1 Output
Ток Питания	5.00 µA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	1.7 Msps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания	4.5V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7943BRZ описание продукта

Product Details
The AD7943, AD7945 and AD7948 are fast 12-bit multiplying DACs that operate from a single +5 V supply (Normal Mode) and a single +3.3 V to +5 V supply (Biased Mode). The AD7943 has a serial interface, the AD7945 has a 12-bit parallel interface, and the AD7948 has an 8-bit byte interface. They will replace the industry-standard AD7543, AD7545 and AD7548 in many applications, and they offer superior speed and power consumption performance.
The AD7943 is available in 16-pin DIP, 16-pin SOP (Small Outline Package) and 20-pin SSOP (Shrink Small Outline Package).
The AD7945 is available in 20-pin DIP, 20-pin SOP and 20-pin SSOP.
The AD7948 is available in 20-pin DIP, 20-pin SOP and 20-pin SSOP.
### Features and Benefits
12-Bit Multiplying DACs
0.5 LSBs INL and DNL
Fast Interface
40 ns Strobe Pulsewidth (AD7943)
40 ns Write Pulsewidth (AD7945, A7948)
Guaranteed Specifications wth +3.3 V/+5 Supply
Low Power: 5 µW typ
Low Glitch: 60 nV-s with Amplifier Connected
Fast Settling: 600 ns to 0.01% with AD843

Показывать

AD7943BRZ Даташит PDF

16 страницы, 330 КБ

05/21/1998

просматривать

AD7943BRZ Даташит PDF

16 страницы, 370 КБ

03/28/2012

просматривать

AD7943BRZ Руководство по программированию

12 страницы, 1296 КБ

12/11/1997

просматривать

AD7943BRZ Руководство по программированию

1 страницы, 53 КБ

02/11/1999

просматривать

AD7943BRZ Другие Даташит

16 страницы, 231 КБ

просматривать

AD7943BRZ Другие Даташит

16 страницы, 602 КБ

просматривать

AD7943BRZ Примечание по применению

12 страницы, 247 КБ

05/17/2007

просматривать
