AD7821TQ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

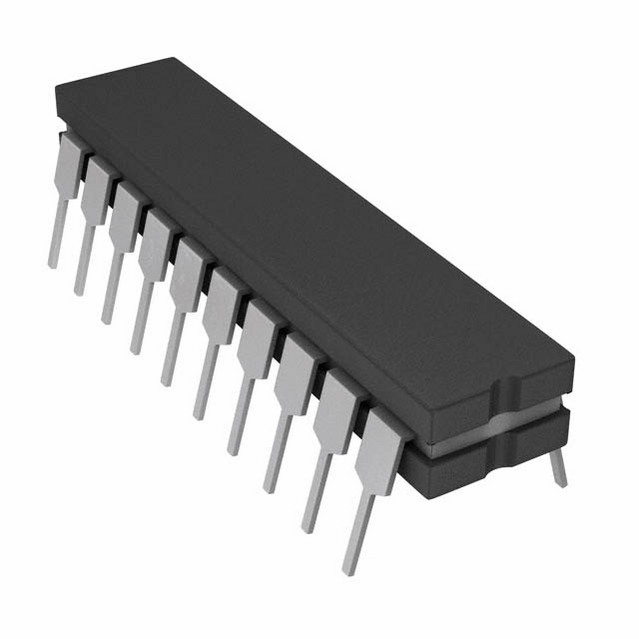

AD7821TQ

ADI

Single ADC Semiflash 1MSPS 8Bit Parallel 20Pin CDIP

Наличие: 4,321 шт.

Адрес доставки: Москва

Цена: ₽ 9,270.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1116900

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7821TQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7821TQ
Производитель	ADI
ЧипСити Номер продукта	CC1116900
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	CDIP-20
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	8 Bit
Рассеяние Мощности	50 mW
Частота Выборки	1 Msps
Разрешение (биты)	8.0 Bit
Входная Ёмкость	55.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	100.5 mW
Количество входных каналов	1 Channel
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
ECCN кодекс	3A001A2C
	Показывать Просмотр аналоги замена

AD7821TQ описание продукта

GENERAL DESCRIPTION
The AD7821 is a high speed, 8-bit, sampling, analog-to-digital converter that offers improved performance over the popular AD7820. It offers a conversion time of 660 ns (versus 1.36 µs for the AD7820) and 100 kHz signal bandwidth (versus 6.4 kHz). The sampling instant is better defined and occurs on the falling edge of WR or RD. The provision of a VSS pin (Pin 19) allows the part to operate from ±5 V supplies and to digitize bipolar input signals. Alternatively, for unipolar inputs, the VSS pin can be grounded and the AD7821 will operate from a single +5 V supply, like the AD7820.
FEATURES
Fast Conversion Time: 660 ns Max
100 kHz Track-and-Hold Function
1 MHz Sample Rate
Unipolar and Bipolar Input Ranges
Ratiometric Reference Inputs
No External Clock
Extended Temperature Range Operation
Skinny 20-Lead DlPs, SOIC, and 20-Terminal Surface-Mount Packages
