AD7711ANZ Купить - ADI Преобразователь AD

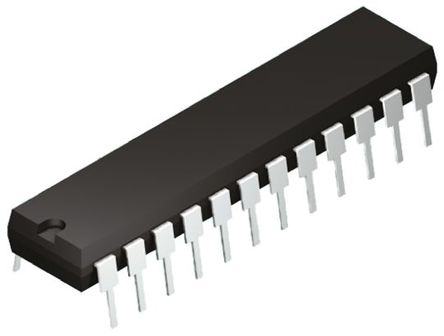

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7711ANZ

ADI

ANALOG DEVICES AD7711ANZ Analogue to Digital Converter, 24Bit, 19.5KSPS, Single, 4.75V, 10.5V, DIP

Наличие: 1,034 шт.

Адрес доставки: Москва

Цена: ₽ 3,035.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1078244

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7711ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7711ANZ
Производитель	ADI
ЧипСити Номер продукта	CC1078244
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	4.75V (min)
Рабочее Напряжение	5V ~ 10V
Номинальная Мощность	45 mW
Ток Питания	4.50 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	30 mW
Частота Выборки	1 ksps
Разрешение (биты)	24.0 Bit
Входная Ёмкость	11.5 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	52.5 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	10.5 V
Напряжение питания (мин)	4.75 V
Длина	31.75 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7711ANZ описание продукта

Product Details
The AD7711 is a complete analog front end for low frequency measurement applications. The device accepts low level signals directly from a transducer and outputs a serial digital word. It employs a sigma-delta conversion technique to realize up to 24 bits of no missing codes performance. The input signal is applied to a proprietary programmable gain front end based around an analog modulator. The modulator output is processed by an on-chip digital filter. The first notch of this digital filter can be programmed via the on-chip control register allowing adjustment of the filter cutoff and settling time.
The part features one differential analog input and one single ended analog input as well as a differential reference input. Normally, one of the input channels will be used as the main channel with the second channel used as an auxiliary input to periodically measure a second voltage. It can be operated from a single supply (by tying the VSS pin to AGND) provided that the input signals on the analog inputs are more positive than -30 mV. By taking the VSS pin negative, the part can convert signals down to -VREF on its inputs. The part provides two current sources that can be used to provide excitation in three-wire and four-wire RTD configurations. The AD7711 thus performs all signal conditioning and conversion for a single or dual channel system.
The AD7711 is ideal for use in smart, microcontroller based systems. Gain settings, signal polarity, input channel selection and RTD current control can be configured in software using the bidirectional serial port. The AD7711 contains self-measurement calibration, system calibration and background calibration options and also allows the user to read and write the on-chip calibration registers.
CMOS construction ensures low power dissipation, and a software programmable power-down mode reduces the standby power consumption to only 7 mW typical. The part is available in a 24-pin, 0.3 inch wide, plastic and hermetic dual-in-line package (DIP) as well as a 24-lead small outline (SOIC) package.
### Features and Benefits
Charge-Balancing ADC
24 Bits, No Missing Codes
±0.0015% Nonlinearity
2-Channel Programmable Gain Front End
Gains from 1 to 128
1 Differential Input
1 Single-Ended Input
Low-Pass Filter with Programmable Filter Cutoffs
Ability to Read/Write Calibration Coefficients
RTD Excitation Current Sources
Bidirectional Microcontroller Serial Interface
Internal/External Reference Option
Single- or Dual-Supply Operation
Low Power (25 mW typ) with Power-Down Mode (7 mW typ)

Показывать

AD7711ANZ Даташит PDF

28 страницы, 296 КБ

03/12/2004
