AD7655ASTZ

ADI

ANALOG DEVICES AD7655ASTZ Analog to Digital Converter, 16Bit, 1MSPS, Single, 2.7V, 5.25V, LQFP

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 750.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC883539

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7655ASTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7655ASTZ
Производитель	ADI
ЧипСити Номер продукта	CC883539
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	LQFP-48
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.70V (min)
Ток Питания	15.5 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рассеяние Мощности	120 mW
Частота Выборки	1 Msps
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	2, 4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	135 mW
Количество входных каналов	4 Channel
Напряжение питания	5 V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Входное напряжение	5 V
Длина	7 mm
Ширина	7 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7655ASTZ описание продукта

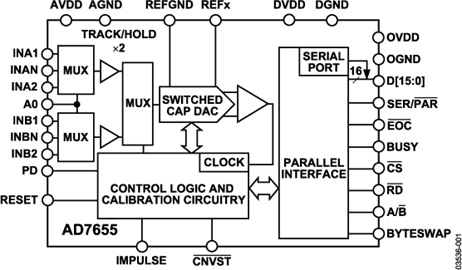

The AD7655ASTZ is a 4-channel 16-bit 1MSPS PulSAR® Analogue to Digital Converter (ADC) that operates from a single 5V power supply. It contains two low noise, wide bandwidth, track-and-hold amplifiers that allow simultaneous sampling, a high speed 16-bit sampling ADC, an internal conversion clock, error correction circuits and both serial and parallel system interface ports. Each track-and-hold has a multiplexer in front to provide a 4-channel input ADC. The A0 multiplexer control input allows the choice of simultaneously sampling input pairs INA1/INB1 (A0 = low) or INA2/INB2 (A0 = high). The part features a very high sampling rate mode (normal) and for low power applications, a reduced power mode (impulse) where the power is scaled with the throughput.
2 Track-and-hold amplifiers
No pipeline delay
Parallel and serial 5V/3V interface
SPI®, QSPI™, MICROWIRE™ and DSP compatible
120mW Typical power dissipation
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7655ASTZ Даташит PDF

26 страницы, 1293 КБ

12/17/2015
