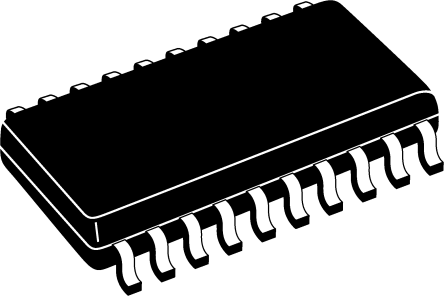

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7528JRZ

ADI

ANALOG DEVICES AD7528JRZ Digital to Analogue Converter, 8Bit, 5.6MSPS, Parallel, 5V to 15V, SOIC, 20Pins

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 1,880.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC852934

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7528JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7528JRZ
Производитель	ADI
ЧипСити Номер продукта	CC852934
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Количество Выходных Интерфейсов	2 Output
Ток Питания	2.00 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	5.60 MHz
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	2 DAC
Напряжение питания	5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7528JRZ описание продукта

Product Details
The AD7528 is a monolithic dual 8-bit digital/analog converter featuring excellent DAC-to-DAC matching. It is available in skinny 0.3" wide 20-pin DIP"s and in 20-terminal surface mount packages.
Separate on-chip latches are provided for each DAC to allow easy microprocessor interface.
Data is transferred into either of the two DAC data latches via a common 8-bit TTL/CMOS compatible input port. Control input DAC A/DAC B determines which DAC is to be loaded. The AD7528"s load cycle is similar to the write cycle of a random access memory and the device is bus compatible with most 8-bit microprocessors, including 6800, 8080, 8085, Z80.
The device operates from a +5V to +15V power supply, dissipating only 20mW of power.
Both DAC"s offer excellent four quadrant multiplication characteristics with a seperate reference input and feedback resistor for each DAC.
**APPLICATIONS**
Digital Control of:
Gain/Attenuation
Filter Parameters
Stereo Audio Circuits
X-Y Graphics
### Features and Benefits
On-Chip Latches for Both DACs
+5 V to +15 V Operation
DACs Matched to 1%
Four Quadrant Multiplication
TTL/CMOS Compatible
Latch Free (Protection Schottkys not Required)
