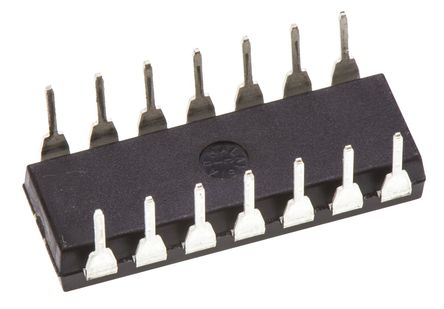

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD734ANZ

ADI

Analog Multiplier/Divider 4Bit 14Pin PDIP Tube

Наличие: 311 шт.

Адрес доставки: Москва

Цена: ₽ 2,540.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC584650

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD734ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD734ANZ
Производитель	ADI
ЧипСити Номер продукта	CC584650
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	8.00V (min)
Выходное Напряжение	12 V
Выходной Ток	10 mA
Ток Питания	9 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Количество Битов	4 Bit
Рассеяние Мощности	500 mW
Скорость Нарастания	450 V/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	8.16.5 VDC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	8 V
Входное напряжение	12.5 V
Длина	16.89 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD734ANZ описание продукта

The AD734ANZ is a 10MHz 4-quadrant Multiplier/Divider that is pin compatible with the industry-standard AD534 and provides the transfer function W = XY/U. The AD734 provides a low impedance voltage output with a full power (20V p-p) bandwidth of 10MHz. Total static error (scaling, offsets and nonlinearities combined) is 0.1% of full scale. Distortion is typically less than -80dBc and guaranteed. The low capacitance X, Y and Z inputs are fully differential. In most applications, no external components are required to define the function. The internal scaling (denominator) voltage U is 10V derived from a buried-Zener voltage reference. A new feature provides the option of substituting an external denominator voltage, allowing the use of the AD734 as a two-quadrant divider with a 1000:1 denominator range and a signal bandwidth that remains 10MHz to a gain of 20dB, 2MHz at a gain of 40dB and 200kHz at a gain of 60dB, for a gain-bandwidth product of 200MHz.
High accuracy
0.1% Typical error
High speed
10MHz Full power bandwidth
200ns Settling to 0.1% at full power
Low distortion
Low noise
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD734ANZ Даташит PDF

20 страницы, 446 КБ

02/15/2011
