AD7322BRUZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7322BRUZ

ADI

ANALOG DEVICES AD7322BRUZ Analog to Digital Converter, 13Bit, 1MSPS, 2.5V, 16.5V, TSSOP

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 869.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1807225

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7322BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7322BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC1807225
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

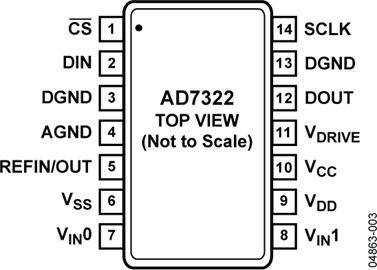

Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.50V (min)
Ток Питания	900 µA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	14 Position
Количество Битов	12 Bit
Рассеяние Мощности	21 mW
Частота Выборки	1 Msps
Разрешение (биты)	13.0 Bit
Входная Ёмкость	13.5 pF
Количество АЦП	1 ADC
Количество входов	1, 2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	31 mW
Количество входных каналов	2, 1 Channel
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7322BRUZ описание продукта

Product Details
The AD7322 is a 2-channel, 12-bit plus sign, successive approximation analog-to-digital converter (ADC) designed on the _i_CMOS (industrial CMOS) process. _i_CMOS is a process combining high voltage silicon with submicron CMOS and complementary bipolar technologies. It enables the development of a wide range of high performance analog ICs capable of 33 V operation in a footprint that no previous generation of high voltage parts could achieve. Unlike analog ICs using conventional CMOS processes, _i_CMOS components can accept bipolar input signals while providing increased performance, dramatically reduced power consumption, and reduced package size.
The AD7322 can accept true bipolar analog input signals. The AD7322 has four software-selectable input ranges, ±10 V, ±5 V, ±2.5 V, and 0 V to +10 V. Each analog input channel can be independently programmed to one of the four input ranges. The analog input channels on the AD7322 can be programmed to be single-ended, true differential, or pseudo differential.
The ADC contains a 2.5 V internal reference. The AD7322 also allows for external reference operation. If a 3 V reference is applied to the REFIN/OUT pin, the AD7322 can accept a true bipolar ±12 V analog input. Minimum ±12 V VDD and VSS supplies are required for the ±12 V input range. The ADC has a high speed serial interface that can operate at throughput rates up to 1 MSPS.
**Product Highlights**
1. The AD7322 can accept true bipolar analog input signals, ±10 V, ±5 V, and ±2.5 V, and 0 V to +10 V unipolar signals.
2. The two analog inputs can be configured as two single-ended inputs, one true differential input, or one pseudo differential input.
3. 1 MSPS serial interface. SPI-/QSPI-/DSP-/MICROWIRE-compatible interface.
4. Low power, 31 mW maximum, at 1 MSPS throughput rate.
5. Channel sequencer.
### Features and Benefits
12-bit plus sign SAR ADC
True bipolar input ranges
Software-selectable input ranges
±10 V, ±5 V, ±2.5 V, 0 V to +10 V
1 MSPS throughput rate
Two analog input channels with channel sequencer
Single-ended, true differential, and pseudo differential analog input capability
High analog input impedance
Low power: 21 mW
Full power signal bandwidth: 22 MHz
Internal 2.5 V reference
High speed serial interface
Power-down modes
14-lead TSSOP package
iCMOS process technology

Показывать

AD7322BRUZ Даташит PDF

37 страницы, 906 КБ

12/20/2013
