AD723ARUZ Купить - ADI Кодек

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

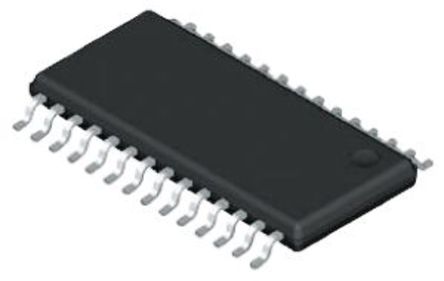

AD723ARUZ

ADI

2.7V to 5.5V RGB-to-NTSC/PAL Encoder with Load Detect and Input Termination Switch

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 440.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1005404

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD723ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD723ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC1005404
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Напряжение Питания (DC)	2.70V (min)
Ток Питания	16 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Рассеяние Мощности	800 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	3.3 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	9.8 mm
Ширина	4.50 mm
Высота	1.2 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD723ARUZ описание продукта

Product Details
The AD723 is a low cost RGB-to-NTSC/PAL encoder that converts analog red, green, and blue color component signals into their corresponding luminance and chrominance signals for display on an NTSC or PAL television. Luminance (Y) and Chrominance (C) signals are available individually for S-video, or combined for composite video (CV). All outputs are available separately and optimized for driving 75 Ω loads. Active termination is used for lower power consumption.
A smart load detect feature powers down unused outputs and can be used to monitor the continuing presence or absence of an external TV. This enables plug-and-play operation. In addition, a logic controlled triple switch at the input solves the applications problem of differing load conditions when an RGB monitor is disconnected. When an RGB monitor is not present, the R, G, and B terminations are enabled by the user. This solution ensures no loss of video bandwidth when the RGB monitor is in operation.
In PC applications, flicker filter support is provided by the graphics controller, which has direct access to memory. Underscan compensation, necessary for uses other than video or DVD, is supported through choice of RGB output clocks and sync intervals.
An optional luminance trap (YTRAP) provides a means of reducing cross color artifacts due to subcarrier frequency information in the Y signal.
The AD723 is available in a 28-lead TSSOP package and is capable of operation from supplies of 2.7 V to 5.5 V.
### Features and Benefits
Low cost, fully integrated solution for NTSC/PAL
Composite and Y/C (S-video) outputs
Current output drives 75 Ω loads
DC-coupled: supports tv load detect
No large ac-coupling capacitors at output
Self-power-down of unloaded output drivers
Triple switch to enable RGB termination
Integrated delay line and auto-tuned filters
Y-trap to eliminate cross color artifacts
3 V supply operation: low power
< 100 mW: composite active (typical)
< 150 mW: S-video active (typical)
<1 µA: power down current

Показывать

AD723ARUZ Даташит PDF

20 страницы, 679 КБ

11/04/2000

просматривать

AD723ARUZ Даташит PDF

21 страницы, 701 КБ

11/04/2000

просматривать

AD723ARUZ Даташит PDF

20 страницы, 724 КБ

03/28/2012

просматривать

AD723ARUZ Даташит PDF

21 страницы, 671 КБ

02/22/2015

просматривать

AD723ARUZ Даташит PDF

21 страницы, 778 КБ

02/22/2015

просматривать

AD723ARUZ Даташит PDF

21 страницы, 765 КБ

11/04/2000

просматривать

AD723ARUZ Даташит PDF

21 страницы, 765 КБ

11/04/2000

просматривать

AD723ARUZ Другие Даташит

28 страницы, 534 КБ

09/26/2006

просматривать

AD723ARUZ Другие Даташит

20 страницы, 675 КБ

11/04/2000

просматривать

AD723ARUZ Другие Даташит

4 страницы, 242 КБ

10/21/1997

просматривать

AD723ARUZ Другие ссылки

1 страницы, 158 КБ

06/15/2011

просматривать
