AD7194BCPZ Купить - ADI Преобразователь AD

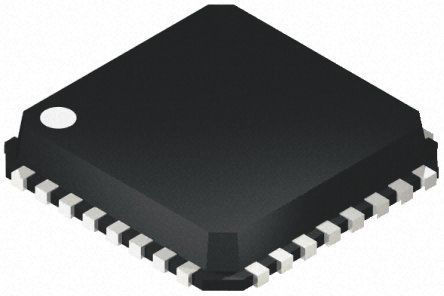

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7194BCPZ

ADI

16Channel Single ADC Delta-Sigma 4.8KSPS 24Bit Serial 32Pin LFCSP EP Tray

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 805.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1314553

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7194BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7194BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1314553
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Ток Питания	4.30 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	32 Position
Количество Битов	24 Bit
Рассеяние Мощности	29.0 mW
Частота Выборки	4.8 ksps
Разрешение (биты)	24.0 Bit
Количество АЦП	1 ADC
Количество входов	8, 16 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	16, 8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7194BCPZ описание продукта

The AD7194BCPZ is a 8-channel Ultralow Noise 24-bit Sigma-Delta (Σ-Δ) ADC with PGA for high precision measurement applications. It contains a low noise, 24-bit Sigma-Delta (Σ-Δ) analogue to digital converter (ADC). The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC. The device can be configured to have eight differential inputs or sixteen pseudo differential inputs. The on-chip channel sequencer allows several channels to be enabled simultaneously and the AD7194 sequentially converts on each enabled channel, simplifying communication with the part. The on-chip 4.92MHz clock can be used as the clock source to the ADC or, alternatively, an external clock or crystal can be used. The output data rate from the part can be varied from 4.7Hz to 4.8kHz. The device has a very flexible digital filter, including a fast settling option. Variables such as output data rate and settling time are dependent on the option selected.
Fast settling filter option
8 Differential/16 pseudo differential input channels
±5nV/°C Offset drift
±1ppm/°C Gain drift
Programmable gain (1 to 128)
Internal or external clock
Simultaneous 50/60Hz rejection
4 General-purpose digital outputs
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7194BCPZ Даташит PDF

56 страницы, 1095 КБ

03/28/2013
