AD694JNZ Купить - ADI Контрольный чип источника питания

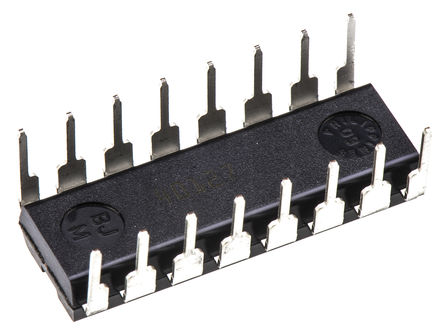

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD694JNZ

ADI

Current Sense Amplifier, Current Transmitter, 1 Amplifier, 1.5nA, DIP, 16Pins, -40℃, 85℃

Наличие: 1,170 шт.

Адрес доставки: Москва

Цена: ₽ 1,112.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC190393

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD694JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD694JNZ
Производитель	ADI
ЧипСити Номер продукта	CC190393
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	36.0V (max)
Выходное Напряжение	2.10 V
Выходной Ток	20 mA
Ток Питания	23 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Ток Покоя	1.5 mA
Ширина Ленты	300 kHz
Входное Напряжение Смещения	150 µV
Входной Ток Смещения	1500 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 36V
Длина	21.34 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD694JNZ описание продукта

The AD694JNZ is a Monolithic Current that accepts high level signal inputs to drive a standard 4 to 20mA current loop for the control of valves, actuators and other devices commonly used in process control. The input signal is buffered by an input amplifier that can be used to scale the input signal or buffer the output from a current mode DAC. Precalibrated input spans of 0 to 2V and 0 to 10V are selected by simple pin strapping, other spans may be programmed with external resistors. The output stage compliance extends to within 2V of VS and its special design allows the output voltage to extend below common in dual supply operation. An alarm warns of an open 4 to 20mA loop or noncompliance of the output stage. Active laser trimming of the AD694"s thin film resistors results in high levels of accuracy without the need for additional adjustments and calibration.
Single or dual supply operation
Wide output compliance
Input buffer amplifier
Open-loop alarm
0.002% Typical nonlinearity
ESD sensitive device, take proper precaution while handling the device.
