AD693AD Купить - ADI Чип интерфейса

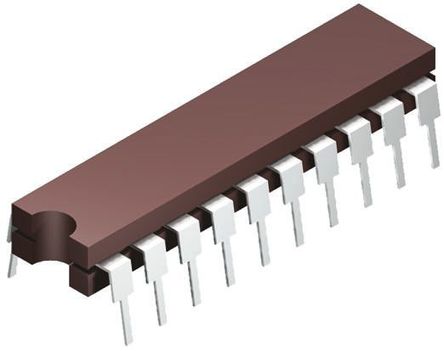

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD693AD

ADI

Instrument Amplifier, 5 Amplifier, 200µV, 12V to 36V, DIP

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 4,187.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC9928000

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD693AD характеристики

Атрибут	Значение атрибута
Номенклатура	AD693AD
Производитель	ADI
ЧипСити Номер продукта	CC9928000
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	CDIP-20
Напряжение Питания (DC)	36.0V (max)
Ток Питания	20 mA
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ток Покоя	700 µA
Входное Напряжение Смещения	0.2 mV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	12V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	12 V
Входное напряжение	12V ~ 36V
Длина	26.92 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD693AD описание продукта

Product Details
The AD693 is a monolithic signal conditioning circuit which accepts low-level inputs from a variety of transducers to control a standard 4-20 mA, two-wire current loop. An on-chip voltage reference and auxiliary amplifier are provided for transducer excitation; up to 3.5 mA of excitation current is available when the device is operated in the loop-powered mode. Alternatively, the device may be locally powered for three-wire applications when 0-20 mA operation is desired.
Precalibrated 30 mV and 60 mV input spans may be set by simple pin strapping. Other spans from 1 mV to 100 mV may be realized with the addition of external resistors. The auxiliary amplifier may be used in combination with on-chip voltages to provide six precalibrated ranges for 100 (ohm) RTDs. Output span and zero are also determined by pin strapping to obtain the standard ranges: 4-20mA, 12 ± 8 mA and 0-20 mA.
Active laser trimming of the AD693"s thin-film resistors result in high levels of accuracy without the need for additional adjustments and calibration. Total unadjusted error is tested on every device to be less than 0.5% of full scale at +25°C, and less than 0.75% over the industrial temperature range. Residual nonlinearity is under 0.05%. The AD693 also allows for the use of an external pass transistor to further reduce errors caused by self-heating.
For transmission of low-level signals from RTDs, bridges and pressure transducers, the AD693 offers a cost-effective signal conditioning solution. It is recommended as a replacement for discrete designs in a variety of applications in process control, factory automation and system monitoring.
The AD693 is packaged in a 20-pin ceramic side-brazed DIP, 20-pin Cerdip, and 20-pin LCCC and is specified over the -40°C to +85°C industrial temperature range.
### Features and Benefits
Instrumentation Amplifier Front End
Loop-Powered Operation
Independently Adjustable Output Span and Zero
Precalibrated Output Spans:
4-12 mA Unipolar
0-20 mA Unipolar
12 ± 8mA Bipolar
Precalibrated 20 mV or 60mV Input Spans
Precalibrated 100 O RTD Interface
6.2 V Reference with Up to 3.5 mA of Current Available
Uncommitted Auxiliary Amp for Extra Flexibility
Optional External Pass Transistor to Reduce Self-Heating Errors
