AD688BQ Купить - ADI Опорный чип напряжения

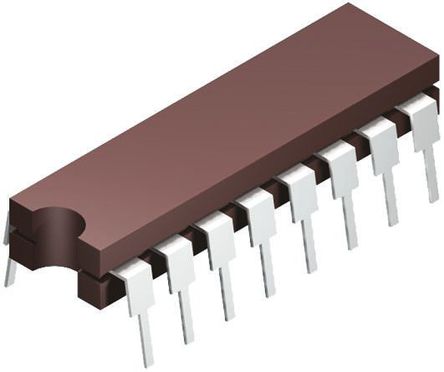

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD688BQ

ADI

Analog Devices AD688BQ, Fixed Series Voltage Reference 10V, 0.02% 36V max., 16Pin CERDIP

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 4,402.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC857745

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD688BQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD688BQ
Производитель	ADI
ЧипСити Номер продукта	CC857745
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Допустимое Отклонение Ёмкости	±0.02 %
Входное Напряжение (DC)	12.0V ~ 36.0V
Выходное Напряжение	±10 V
Выходной Ток	10 mA
Ток Питания	12 mA
Количество Каналов	2 Channel
Максимальное входное напряжение	36 V
Выходное напряжение (Макс)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	10 V
Входное напряжение	12V ~ 38V
Длина	21.34 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±3 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD688BQ описание продукта

GENERAL DESCRIPTION
The AD688 is a high precision ±10 V tracking reference. Low tracking error, low initial error, and low temperature drift give the AD688 reference absolute ±10 V accuracy performance previously unavailable in monolithic form. The AD688 uses a proprietary ion-implanted buried Zener diode, and laser wafer drift trimming of high stability thin-film resistors to provide outstanding performance.
FEATURES
±10 V tracking outputs
Kelvin connections
Low tracking error: 1.5 mV
Low initial error: 2.0 mV
Low drift: 1.5 ppm/°C
Low noise: 6 μV p-p
Flexible output force and sense terminals
High impedance ground sense
Wide body SOIC and CERDIP packages
