AD626ANZ Купить - ADI Операционный усилитель

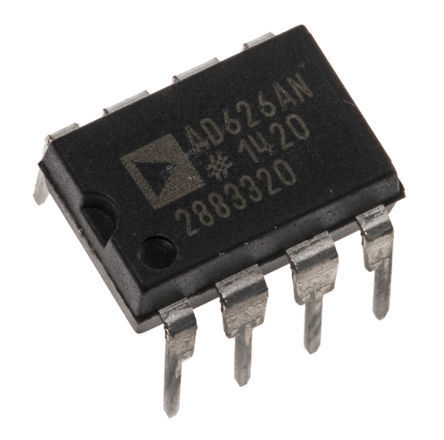

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD626ANZ

ADI

ANALOG DEVICES AD626ANZ Differential Amplifier, Single-Supply, 1 Amplifiers, 2.5mV, 100dB, 100kHz, -40℃, 85℃

Наличие: 988 шт.

Адрес доставки: Москва

Цена: ₽ 576.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC894119

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD626ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD626ANZ
Производитель	ADI
ЧипСити Номер продукта	CC894119
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	5.00 V
Ток Питания	1.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	55 dB
Ширина Ленты	100 kHz
Скорость Нарастания	220 mV/μs
Входное Напряжение Смещения	2.5 mV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 kHz
Минимальный диапазон CMRR	55 dB
Напряжение питания (Макс)	10V ~ 15V
Напряжение питания (мин)	2.4 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD626ANZ описание продукта

The AD626ANZ is a true single-supply Differential Amplifier designed for amplifying and low-pass filtering small differential voltages from sources having a large common-mode voltage. The AD626 can operate from either a single supply of +2.4 to +10V or dual supplies of ±1.2 to ±6V. The input common-mode voltage. The AD626 can operate from either a single supply of +2.4 to +10V or dual supplies of ±1.2 to ±6V. The input common-mode range of this amplifier is equal to 6 (+VS -1V) which provides a +24V CMR while operating from a +5V supply. Further more, the AD626 features a CMR of 90dB typ. The amplifier"s inputs are protected against continuous overload of up to 50V and RFI filters are included in the attenuator network. The output range is +0.03 to +4.9V using a +5V supply. The amplifier provides a preset gain of 10, but gains between 10 and 100 can be easily con figured with an external re sis tor. Further-more, a gain of 100 is available by connecting the G=100 pin to analog ground.
Excellent AC and DC performance
Includes input protection
Indefinite output short-circuit duration
-34V Maximum reversed supply voltage limit
ESD sensitive device, electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

AD626ANZ Даташит PDF

13 страницы, 549 КБ

12/31/2002
